Модернизация материнской платы (добавление коэффициентов умножения)

Если вы являетесь обладателем материнской платы с разьемом Socket7 или SuperSocket7, но в ней верхний предел коэффициента умножения процессором частоты шины ограничен значением 3.5 и ниже (в случае 66 Мгц это будет процессор с частотой не более 233 Мгц.), то при помощи достаточно простой доработки можете добавить еще четыре значения 4, 4.5, 5 и 5.5!!! То есть теперь на этой же самой плате вы сможете применять современные процессоры до 366Мгц и 550!!! Мгц, соответственно при частотах системной шины 66 и 100 Мгц. А учтя тот факт, что современные процессоры интерпретируют коэффициент умножения 2х - как 6х, то и до 400, 600Мгц! Доработка сводится к подпайке через джампер, для возможности включения прежних коэффициентов умножения или просто соединением проводком одной из ножек процессора, если планируется работать только с новыми коэффициентами, и земляным выводом питания.

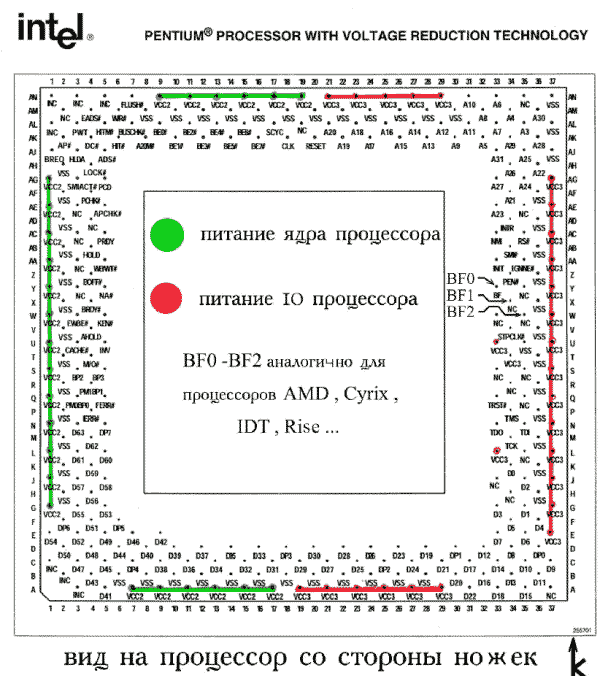

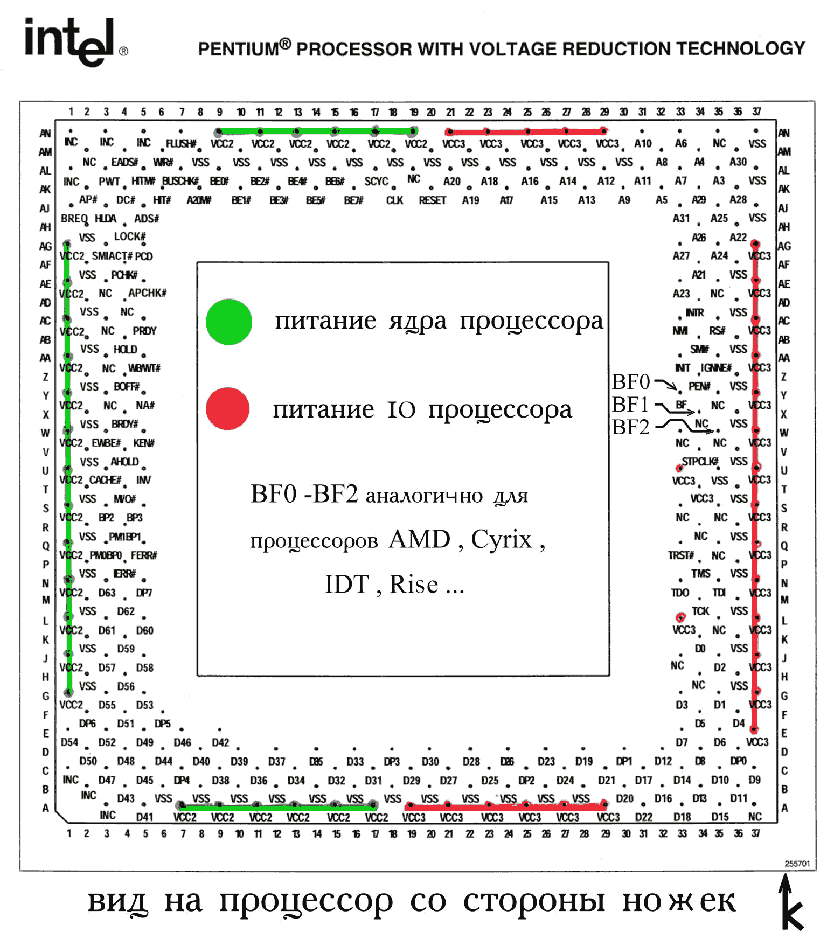

Искомая ножка указана на рисунке как BF2. Конечно земляной проводок подпаивается не к самому процессору, а к ножке панельки, в которую он устанавливается BF0-BF1 - уже задействованы на материнской плате, как переключатели коэффициента умножения в пределах 1.5 - 3.5. На рисунке вид на процессор указан со стороны ножек. Необходимо правда, что бы материнская плата поддерживала соответствующее питание новых процессоров. Если нет - смотрите статью стабилизатора ядра питания процессора на отечественных деталях. После установки нового процессора может возникнуть необходимость перепрошить BOIS материнской платы на более новый - для правильного автоопределения процессора. Автором была произведена таким образом замена AMD K6-200 на AMD K6/2-300 и хотя AWARD BIOS 1996 года определяет его неправильно, но при тестировании и под DOS и под W95/98 все тестовые программы показывали правильное значение, нужную производительность, работоспособность всех блоков процессора, включая кеш и блок 3D-NOW!

BF2 BF1 BF0 Коэффициент умножения. Примечание
1 1 1 1.5x, 3.5x 3.5x для процессоров >=200Мгц
1 1 0 2x, 6x 6x для процессоров >= 266 МГц
1 0 0 2.5x
1 0 1 3x
0 1 0 4x
0 0 0 4.5x
0 0 1 5x
0 1 1 5.5x

Сигнал "0" показывает что данная ножка имеет "земляной" потенциал.
Для первых двух случаев коэффициенты умножения 1.5х и 2х интерпретируются соответствующими процессорами как 3.5х и 6х.

Автор: Сергей Кичкин.


Дата публикации: 2006-08-31
Прочтено: 10360
