Простой конвертер для приема телевидения MMDS 2,5-2,7 ГГц

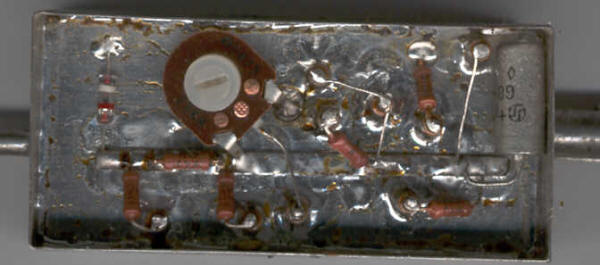

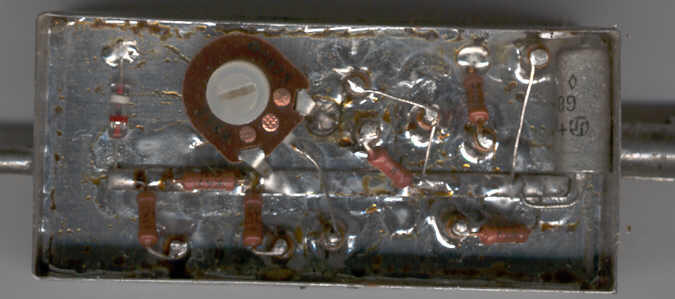

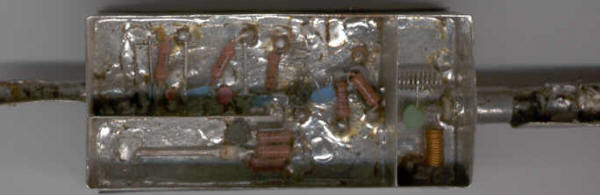

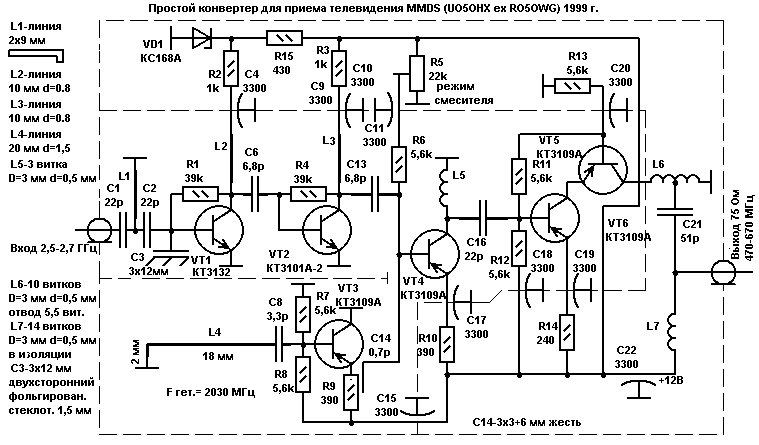

Конденсатор C3-обрезки от платы 3х12мм толщиной 1,5мм поперек базового вывода VT1, припаян к базе и земле. C14-флажок из жести вблизи эммитера VT3. Все линии приподняты над платой на 2 мм. Питание +12 в подается по кабелю снижения через фильтр аналогичный C21L7С22. R5 для настройки смесителя VT4 на квадратичный участок характеристики. Разделительные конденсаторы вместе с их выводами должны резонировать на средних частотах проходящих через них сигналов. В связи с проявленным интересом к этому конвертеру, я положил его на сканнер. Глубина резкости конечно невелика, но кое-что разглядеть можно.


Источник: shustikov.by.ru
Автор: Евгений Шустиков


Дата публикации: 2006-08-31
Прочтено: 5407
