Блокиратор и индикатор телефонной линии

Блокиратор телефонной линии на оптронах

Рис.1. Блокиратор телефонной линии на оптронах

Это схема простого блокиратора телефонной линии на оптронах. Принцип работы довольно прост: при поднятии трубки на каком-либо телефонном аппарате - второй аппарат блокируется.

Индикатор телефонной линии на светодиодах

Рис.2. Индикатор телефонной линии на светодиодах

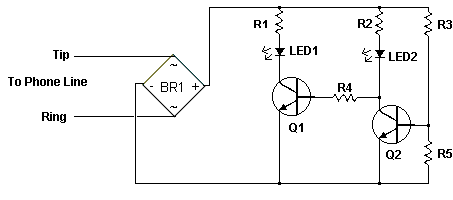

Иногда необходимо определить занята телефонная линия или нет? Вот простая схема индикатора телефонной линии на светодиодах. Когда горит красный светодиод - это означает, что линия занята, если зеленый - свободна. Практически не вносит искажений в линию. Можно размещать где угодно - хоть в корпусе телефона.

Детали:

R1 - 33 кОм 1/4Вт

R2 - 33 кОм 1/4Вт

R3 - 56 кОм 1/4Вт

R4 - 22 кОм 1/4Вт

R5 - 4,7 кОм 1/4Вт

Q1,Q2 - 2N3392 (n-p-n)

BR1 - диодный мост на 1,5 A 250 V

LED1 - красный светодиод

LED2 - зеленый светодиод

Если схема вызывает искажение на телефонной линии, соединить резистором 680 Ом один провод входящей линии и диодным мостом.

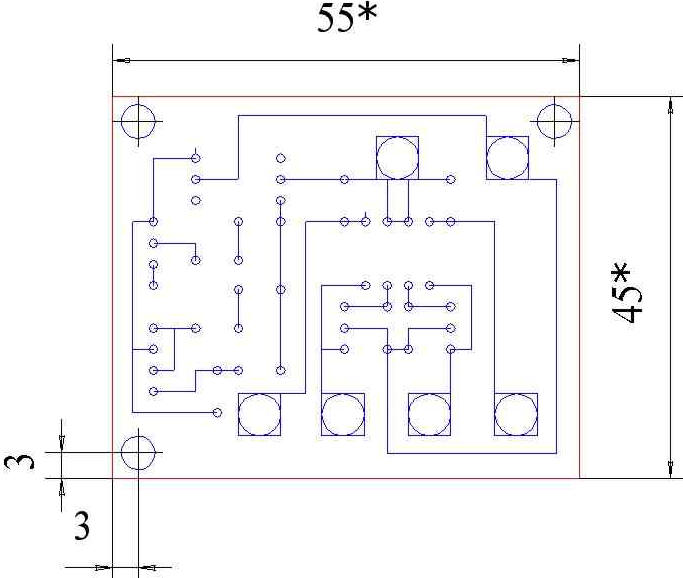

Ниже приведена печатная плата разработанная мною для двух этих устройств.

Печатная плата

Рис.3. Печатная плата
