Схемы > Телевидение > Распайка европейского видеоразъема "SCART"

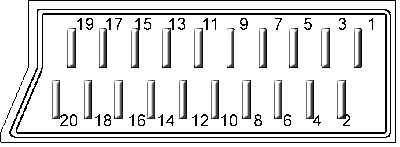

Распайка европейского видеоразъема "SCART"


Назначение Уровень сигнала,
сопротивление цепи
1   выход сигнала звука правого канала (моно)    Vэфф. = 0,2-2,0В, R<1кОм
2  вход сигнала звука правого канала (моно)    Vэфф. = 0,2-2,0В, R>10кОм
3   выход сигнала звука левого канала    Vэфф. = 0,2-2,0В, R<1кОм
4   общий провод сигнала звука    ---
5   общий провод сигнала "BLUE"    ---
6   вход сигнала звука левого канала    Vэфф. = 0,2-2,0В, R>10кОм
7   вход/выход сигнала "BLUE"    pазмах 0,7В Vпост. = 0-2,0 В, R=75 Ом
8   вход/выход напpяжения пеpеключения ТВ/ВИДЕО    Vвыкл. = 0 - 2,0 В, Vвкл. = 9,5 - 12В,
  Rвход. > 10кОм, Rвых. < 1кОм
9   общий провод сигнала "GREEN"    ---
10   второй канал ввода данных    не используется
11   вход/выход сигнала "GREEN"    pазмах 0,7В Vпост. = 0-2,0 В, R=75 Ом
12   первый канал ввода данных    не используется
13   общий провод сигнала "RED"    ---
14   общий провод первого канала ввода данных    не используется
15   вход/выход сигнала "RED"    pазмах 0,7В Vпост. = 0-2,0 В, R=75 Ом
16   вход/выход напpяжения пеpеключения ТВ/RGB    Vвыкл. = 0 - 0,4 В, Vвкл. = 1,0 - 3,0В,
  Rвход. = 75 Ом
17   общий провод полного видеосигнала    ---
18   общий провод напpяжения пеpеключения ТВ/RGB    ---
19   выход полного видеосигнала положительной поляpности    pазмах 1,0 В, Vпост. = 0-2,0 В, R=75 Ом
20   вход полного видеосигнала положительной поляpности    pазмах 1,0 В, Vпост. = 0-2,0 В, R=75 Ом


Дата публикации: 2006-06-28
