Автоматический регистратор — выключатель освещения

Назначение

Автоматический регистратор-выключатель освещения предназначен для выключения освещения в пустом помещении. Когда входит первый человек, свет в помещении включается. Далее при входе и выходе людей устройство подсчитывает количество оставшихся в помещении людей. При выходе последнего - свет выключается. Количество находящихся в помещении людей отображается на индикаторе. В квартире данное устройство может быть установлено, например, при входе на кухню или в комнату.

Описание устройства

Принцип действия основан на пересечении светового луча (инфракрасного излучения) и определении направления движения.

Автоматический регистратор-выключатель освещения состоит из блока обработки, блока излучателей и блока питания. Блок обработки и блок излучателей располагаются по обе стороны прохода на высоте около 1 м от пола. Блок питания обеспечивает напряжение +5В для питания электронной схемы. Выход устройства (цепь ~220В) подключается параллельно стандартному настенному выключателю.

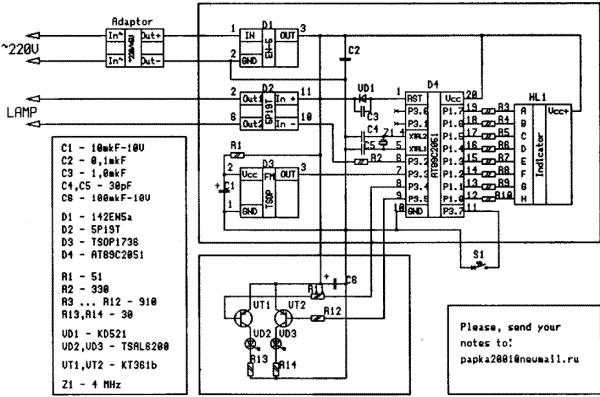

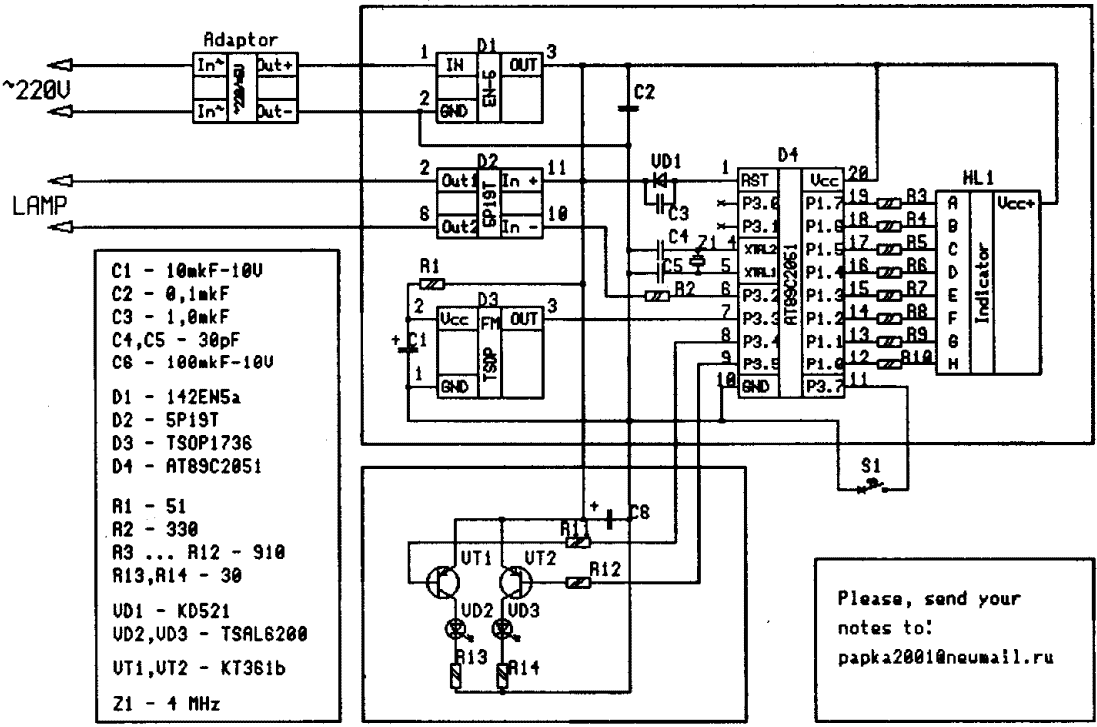

Электрическая схема

Устройство разработано на базе микроконтроллера АТ89С2051. На выводах 8,9 формируются импульсы для подачи на два ИК светодиода (TSAL6200), что необходимо для определения направления движения. Фотоприемником является фотомодуль TSOP1736. Выходным элементом является твердотельное реле 5П19Т, обеспечивающее включение освещения с учетом перехода напряжения через ноль. Максимальный ток реле - 1,5 А, что позволяет включать несколько ламп. Кнопка служит для обнуления счетчика и выключения освещения. Семисегментный индикатор подключается к микроконтроллеру через ограничительные резисторы. Т.к. этот индикатор одноразрядный, то он показывает цифры от 0 до 9, а при большем количестве людей индицируется условный знак "больше": |- . Этого индикатора вполне хватает для работы в квартире. Для использования в условиях, когда нужно регистрировать значительно большее количество людей, возможна замена на символьный ЖК индикатор без усложнения схемы.

Программа занимает около 500 байт.

Автор проекта: Сергей Сергеев (E-mail: papka2001@newmail.ru)


Дата публикации: 2006-06-28
