Как сделать считыватель ЖК дисплея

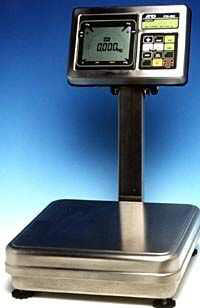

Данное устройство позволяет считать сигналы с контактов ЖК индикатора весов FS-6K фирмы A&D и преобразовать их к исходному числовому значению выводимому на индикаторе. Затем данная информация переформатируется и передается через последовательный интерфейс на другое устройство, в данном случае принтер "OVATION".

Такое решение не покажется странным если знать, что собственный модуль весов для подключения к последовательному интерфейсу стоит около 150$ при себестоимости данного устройства около 25$. При этом устройство обеспечивает большую функциональность. Возможно подключение к любому POS LABEL принтеру изменив только внутреннюю программу контроллера, что можно сделать не вынимая устройство из весов. В устройстве также есть энергонезависимые часы реального времени которые как правило всегда нужны в POS (Point-of-Sale) системах.



Данное решение себя оправдало и было испытанно на многих типах весов фирмой MINGEDA.

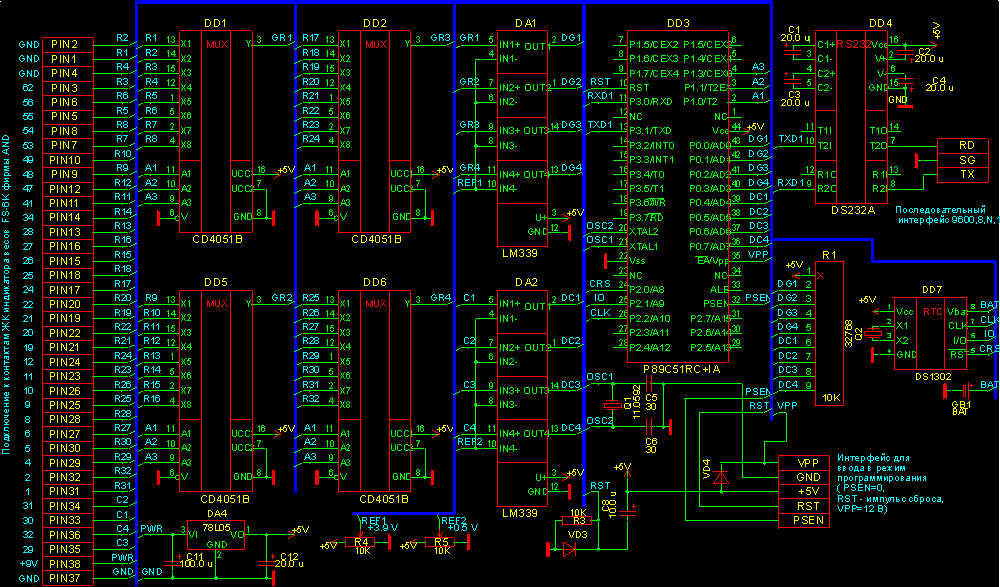

Считывание информации производится с помощью сканирования состояния сигналов на сегментах ЖК индикатора и последующей табличной дешифрации.
Низкая скорость драйвера ЖК индикатора позволяет довольно просто это сделать.

В прилагаемом архивированном файле (39 KB) содержится исходный текст рабочей программы и ассемблер с помощью которого ее можно скомпилировать




 Автор: Александр Елисеев.ea@eunet.lt
Инженер информационного отдела
компании "Finalas", Вильнюс


Дата публикации: 2006-05-30
