Тестер кварцев на PIC-контроллере

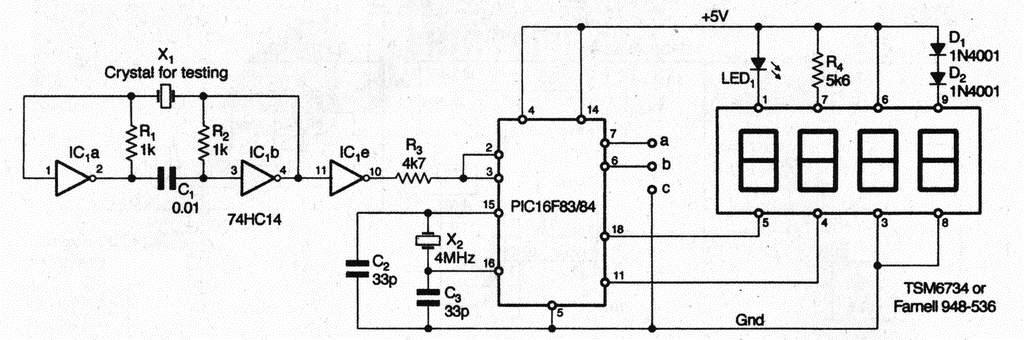

На рисунке изображена схема тестера кварцев и одновременно частотомера, разработанного Хамидом Мустафа.
Сердцем устройства является РIС-микроконтроллер, запрoграммированный как счетчик частоты с выводом на 4-разрядный светодиодный дисплей. Сам контроллер работает на частоте 4 МГц, а светодиоды дисплея мигают с частотой около 5 Гц, если тестируемый кварцевый резонатор Х1 исправен, но его частота находится вне диапазона 1 кГц...9,999 МГц. А если частота кварца внутри этого диапазона, то, например, для телевизионного 4,4333618-мегагерцового на дисплее будет «4.433». hех-файл прошивки контроллера вместе с исходным кодом на языке С можно свободно скачать тут, архивный файл frq_counter.zip размером 10 КБ ("Electronics World" №10/2004, с.28-30). Дата публикации: 2005-09-30 Прочтено: 9018
