ШИМ-контроллер электродвигателей

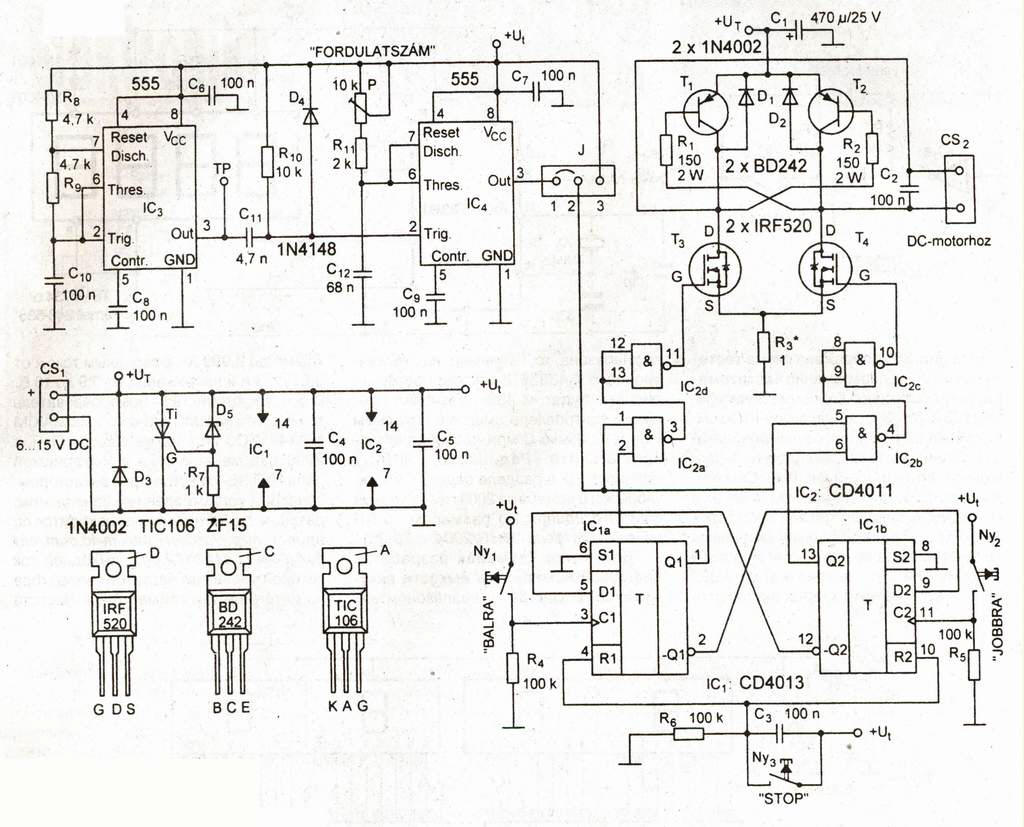

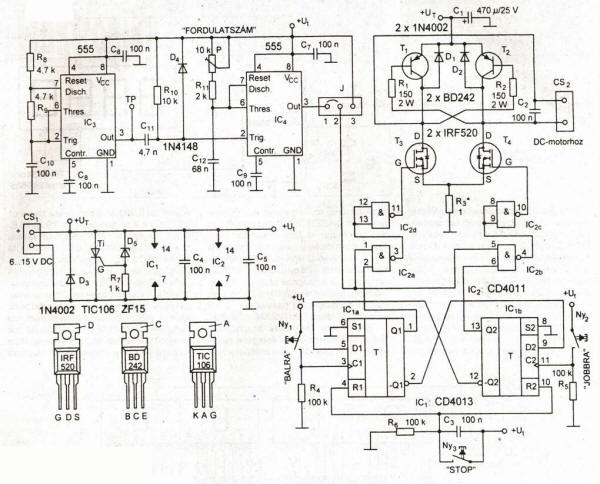

ШИМ-контроллер Дьюлы Дьосеги предназначен для управления 6...15-вольтовыми электродвигателями постоянного тока мощностью до 15 Вт. На интегральных таймерах 555 IСЗ и I1С4 выполнены соответственно генератор меандра с частотой 1 кГц и ждущий мультивибратор, длительность импульса на выходе которого (и частоту вращения электродвигателя) можно изменять потенциометром Р в пределах от 150 до 900 мкс. ШИМ-напряжение в полярности, задаваемой RS-триггером IС1а, IС1b, через элементы IС2 поступает на мощные ключи Т1-Т4 и через разъем СS2 - на электродвигатель. Кнопки Nу1-NуЗ задают соот-вественно направление вращения или останов. Джампером J в положении 2-3 можно отключить регулировку частоты вращения, если требуется эксплуатация двигателя на максимальных оборотах («Radiotechnika» №9/ 2004, с. 426-428).
