Аудиооптический изолятор

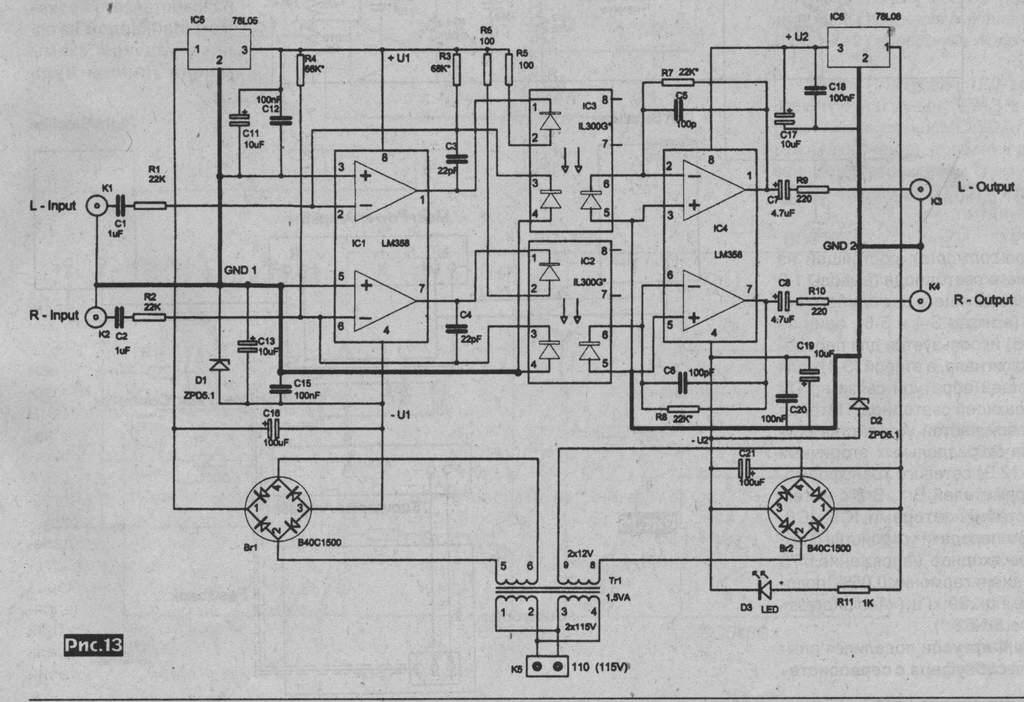

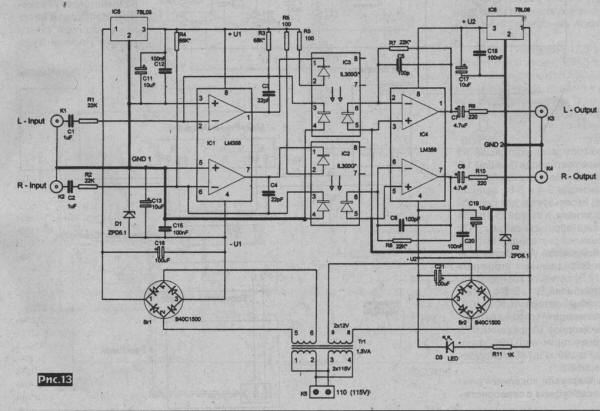

Аудиооптический изолятор выполнен на разработанной специально для аудиоприменений и измерительной техники ИМС линейной оптопары IL300 (www.infineon.соm/opto), состоящей из инфракрасного светодиода (выводы 1-2 IС2,IСЗ), освещающего два одинаковых фотодиода (выводы 3-4 и 5-6), один из которых (5-6) используется для передачи звукового сигнала, а второй (3-4) -для линеаризующей обратной связи на ОУ IС1, охватывающей светодиод. Питание левой и правой частей устройства осуществляется от раздельных вторичных обмоток (2x12 В) сетевого трансформатора и выпрямителей Вr1, Вr2 с интегральными стабилизаторами IС5, IС6. Коэффициент передачи устройства 0 дБ, номинальное входное напряжение 775 мВ, коэффициент гармоник 0,05%, полоса частот 20 Гц...30 кГц («AudioXpress» №10/2004, с. 56-62).
