Графический эквалайзер на гираторах

Графический аудио эквалайзер очень похож на коммерческие изделия (для Hi-Fi, автомагнитол, ...), но схемы их очень редко издаются. Показанные детали - для 7 полос, но в принципе может быть и для другого количества полос.

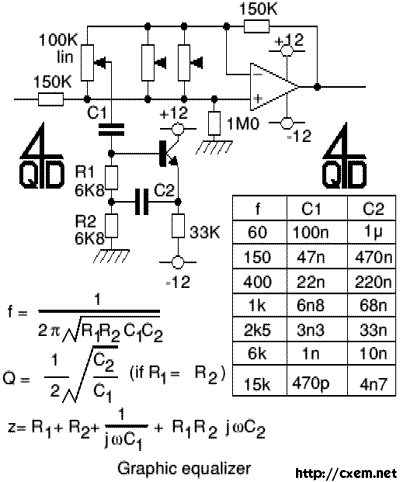

Эквалайзер построен на базе гираторов (которых в схеме 7шт., хотя нарисован только один - на транзисторе, двух конденсаторах и трех резисторах). Гиратор это схема которая использует активный элемент (или несколько) для симуляции индуктивности.

В таблице приведены центральные частоты фильтров f при соответствующих емкостях, хотя их можно высчитать по формулам. Так же для фильтра рассчитываются другие параметры по формулах.

Операционный усилитель и транзисторы следует выбирать малошумящие.
