Hi-Fi ПредусилительЭта схема имеет очень
хорошую частотную характеристику, что продемонстрировано
осцилограммой при подаче на вход импульсов прямоуольной
формы частотой 100кГц. Показано несколько графиков, сделаных с помощью программы
Tina Pro.

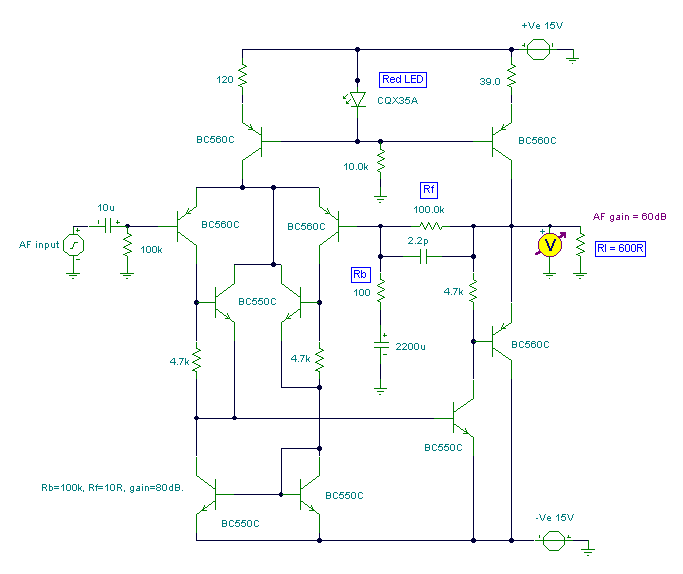

Рис.1. Схема hi-fi
предусилителя

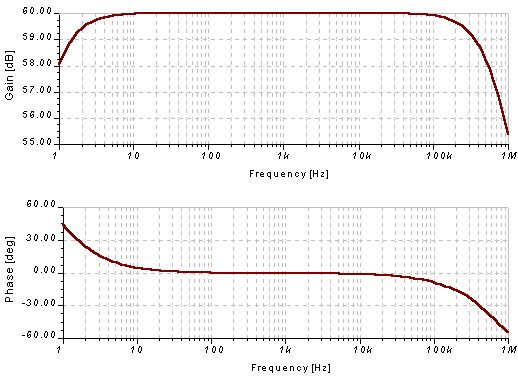

Рис.2.
АЧХ hi-fi
предусилителя

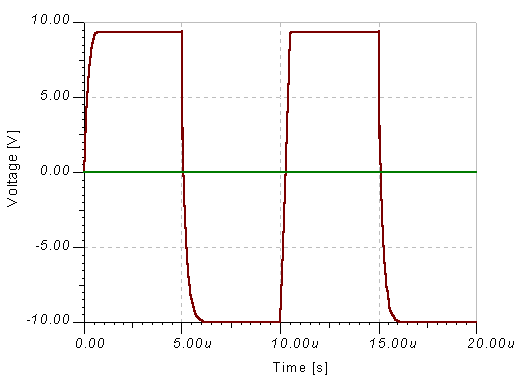

Рис.3. Сигнал на выходе
при прямоугольных импульсах на входе

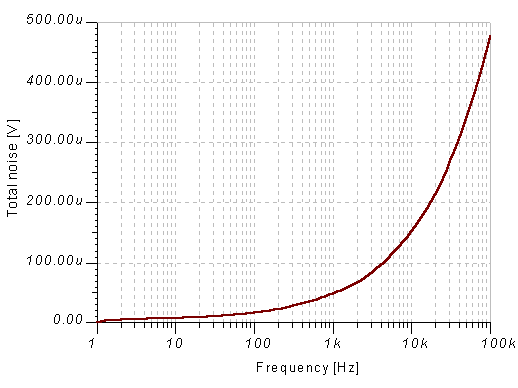

Рис.4. Уровень шума на нагрузке 600Ом

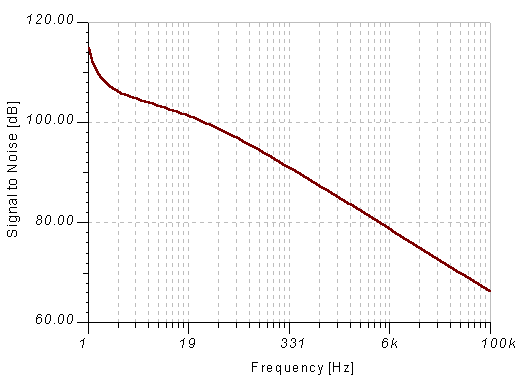

Рис.5. Отношение
сигнал/шум
