DC/DC конвертор с гальванической развязкой

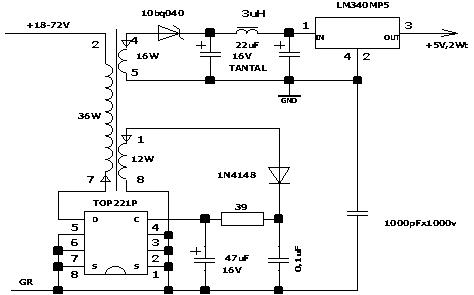

TOPы прекрасно подходят для простых гальванически развязанных преобразователей с питанием от 18 вольт и выше. Они при этом отдают меньшую мощность, но сохраняют все свои прелести вроде нечувствительности к КЗ и колебаниях входного напряжения в широких пределах. Вот простой серийно выпускаемый преобразователь на основе TOP221P с выходной мощностью 2 ватта (больше не требовалось). Работоспособность проверяется при выпуске на входных напряжениях от 18 до 90 вольт.





  • Трансформатор: сердечник EFD15-N87 от SIEMENS.
  • На выходе - танталовые электролиты в SMD- исполнении
  • Дроссель 3.3-6.8uH на ток 0.5А
  • Оптрон- PC817 или аналог
  • Вообще-то все TOPы семейства 22x могут работать на пониженных напряжениях- по паспорту от 16 вольт, только мощность будет пониже. Поэтому при правильном выборе трансформатора и типа TOPа можно выжать из них до 20 ватт полезной мощности при работе от 24V.
  •
