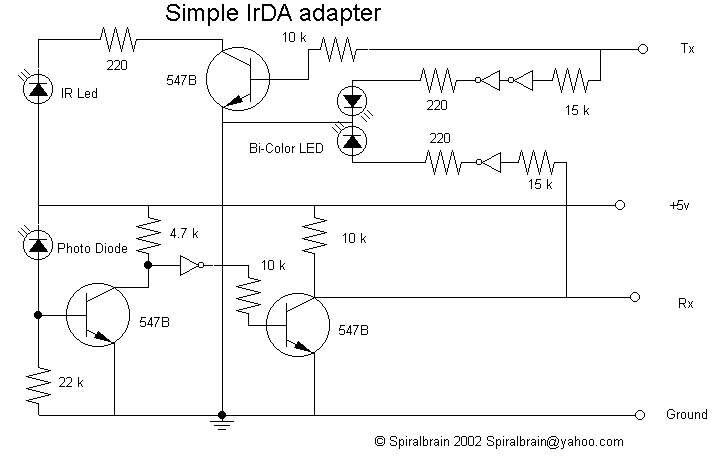

Простой инфракрасный портЭто простой Irda адаптер, который может использоваться для соединения ком"ютера с мобильным телефоном, лаптопамы другими устройствами. Подключается к COM-порту или на материнскую плату.
Транзисторы - BC547B
светодиод Bi-color LED - обычные светодиоды (красный и зелёный) или один двухцветный (весело подморгивает при передаче/приеме)
IR-LED - инфракрасный светодиод
Photo Diode - инфракрасный фотодиод
-|>o- - КМОП логика КР1564 (аналог 74HC04) (ТТЛ применять нельзя из-за большого потребления тока)
7 - земля
14 - +5В
адаптер +5В можно посмотреть тут
Расположение выводов COM - порта:
или на материнской плате:
| Pin |
Name |
Dir |
Description |
| 1 |
CD |
IN |
Carrier Detect |
| 2 |
RXD |
IN |
Receive Data |
| 3 |
TXD |
OUT |
Transmit Data |
| 4 |
DTR |
OUT |
Data Terminal Ready |
| 5 |
GND |
------ |
System Ground |
| 6 |
DSR |
IN |
Data Set Ready |
| 7 |
RTS |
OUT |
Request to Send |
| 8 |
CTS |
IN |
Clear to Send |
| 9 |
RI |
IN |
Ring Indicator |
Примечание: com-порт нужно сконфигурировать в БИОС-е как IRDA (как правило это COM-2)
