Микрофонный усилительВсе сказанное в этой статье отражает только точку зрения автора на
поставленные решения, и является результатом моих испытаний некоторые из которых
я основывал на догадках, т.е. у меня не было возможности испытать усилитель на
других платах кроме как на CREATIVE SB AUDIGY, по этому я не могу утверждать,
что данная схема будет удовлетворительно работать на других микрофонах и
звуковых платах, и возможно придется искать другие методы по уменьшению
возможных помех.

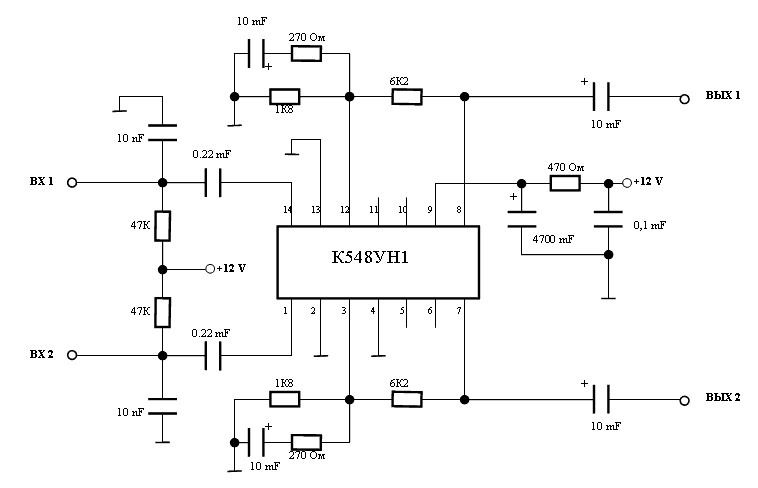

Примечания:
- Два сопротивления по 47 КОм служат для установки напряжения питания для
электретного (конденсаторного) микрофона и подбираются в соответствии с
маркой подключаемого микрофона. Сопротивление резисторов может составлять не
меньше 5 КОм. Рекомендую обязательно поставить в схему данные сопротивления
т.к. отсутствие их, нарушит балансировку схемы и может вызвать искажение
звука.
- Конденсаторы по 10 nF служат для подавления помех улавливаемых от
внешних источников, и возможно могут не устанавливаться при отсутствии
данных помех.
- Сопротивления по 270 Ом служат для установки коэффициента усиления,
который составляет 25. Для повышения коэффициента усиления до 75 необходимо
установить сопротивления по 68 Ом. Не рекомендую устанавливать высокий
коэффициента усиления т.к. это может ухудшить качество звука, хотя это
зависит и от микрофона и входа звуковой карты.
- Конденсатор 4700 mF служит для подавления низкочастотных помех по
питанию, а конденсатор 0,1 mF для подавления высокочастотных.
- Неправильное подключение источника питания может привести к выходу из
строя микросхемы.
Желательно использовать элементы импортного производства.
Рекомендации по сборке и установки схемы в системный блок компьютера.
Существует сайт
http://www.masterkit.ru/main/set.php?num=314 по которому можно заказать или
узнать место, где в вашем городе можно купить данный конструктор двухканального
микрофонного усилителя. Необходимо будет установить элементы для фильтрации
помех указанных в моей схеме.
Схема была собрана на плате взятой от сломанного радио, куда я припаял
микросхему на место где стояла микросхема с большим количеством ножек чем
К548УН1. Для монтажа элементов частично были использованы имеющиеся дорожки на
плате, но сначала я отпилил часть платы для уменьшения габаритов рассчитав,
примерно, необходимое место под элементы.
Схема помещена в металлический корпус, взятый из испорченного отечественного
магнитофона в блоке радио, который идеально подошел под мою плату. Купленный
ранее кабель для соединения звуковой платы с сидиромом одним концом я припаял к
выходу усилителя, другой подсоединил к зв. плате на аудио вход под CD ROM. От
испорченного вентилятора охлаждения процессора был отрезан провод со штекером
для подключения питания к плате. На вход платы экранированным проводом я припаял
гнездо с гайкой который закрепил на передней панели системного блока. Гнездо
было выбрано стерео т.к. при таком варианте можно использовать одновременно 2
микрофона. При использовании одного микрофона используется провод микрофона со
стерео штекером, у которого оба канала соединены перемычкой. Устройство закрепил
в пустом отсеке, под сидиромом. Желательно использовать минимальную длину
экранированного провода, особенно на входе устройства, чтоб уменьшить влияние
помех.
Рекомендую подключить выходы схемы на линейный или CD вход звуковой платы
т.к. например на плате CREATIVE SB AUDIGY существующий дополнительный вход TAD
не защищен от помех.
Микрофон желательно подключать (включать) при выключенном входе зв. платы,
для избежания больших всплесков.
При максимальной установке громкости входа зв. платы, куда подключен
микрофонный усилитель (на вход СD), в микшере компьютера, возможно появление
помехи, по этому рекомендую установить необходимый коэффициент усиления
достаточный для того, чтоб громкость в микшере не повышать до максимального
уровня. Хотя это возможно связанно с особенностью моей звуковой платы или
микрофона.
Заключение:
Изготовленное устройство двухканального микрофонного предварительного усилителя
успешно использовалось на протяжении длительного времени, и отличается низким
уровнем шумов, надежностью, компактностью, не требует дополнительного источника
питания при использовании совместно с компьютером, низкой стоимостью.
Все сказанное в этой статье отражает только мою точку зрения на поставленные
решения, и является результатом моих испытаний некоторые из которых я основывал
на догадках, т.е. у меня не было возможности испытать усилитель на других платах
кроме как на CREATIVE SB AUDIGY, по этому я не могу утверждать, что данная схема
будет удовлетворительно работать на других микрофонах и звуковых платах, и
возможно придется искать другие методы по уменьшению возможных помех.
Так же можно почитать на форуме заметки, написанные в процессе изучения и
изготовления схемы
http://www.midi.ru/forumd.php?id=16531 . Там же можно оставить предложения и
пожелания. По вопросам связанных с работой микрофонного усилителя пишите в мою
гостевую
http://www.midi.ru/home/11400/user_gb.php
Варфоломеев Владимир Анатольевич
