Схемы > Телефония > Зарядное устройство к мобильным телефонам Nokia

Зарядное устройство к мобильным телефонам Nokia

Недавно сломалась зарядка от моей мобилки, еле починил. Схему в интернете заколебался искать, все облазил, так и не нашел. Если кто знает, то скиньте ссылку, интересно бы на нее взглянуть. Но я думаю она должна не сильно от моей схемы отличаться.
Схему перерисовал с оригинальной зарядки, все в точности, только вот номиналы некоторых деталей так и остались для меня тайной. Да они скорее всего и не нужны, потому что они *не горят*. Параметры некоторых конденсаторов замерить не удалось, т.к мой мультиметр не измеряет емкости :(

Схема зарядного устройства

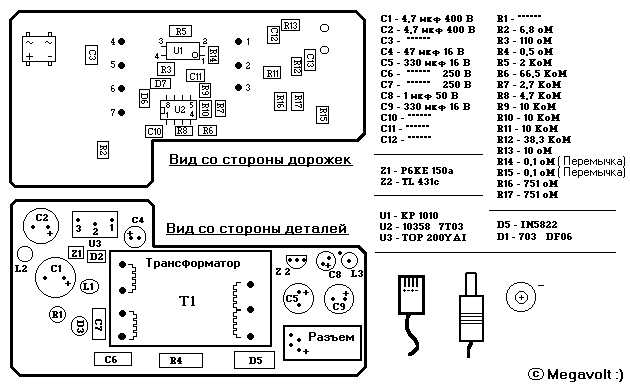

Мда-а-а неслабая схемка получилась :) Извиняюсь, что не проставил номиналы деталей прямо на схеме, тогда бы она получилась просто огромных размеров. А поместил чертеж внутреностей и параметры на втором рисунке (смотри ниже).


Желаю удачи в починке :) Если найдете какие-нибудь ошибки или дополнения к схеме, не поленитесь написать Е-майл. Буду признателен за *обратную связь*.

montazh@hot.ee

Источник http://www.hot.ee


Дата публикации: 2005-03-21
