Простой детектор лжи

Вот - простой детектор лжи, который может быть построен через несколько минут, но может быть невероятно полезен, когда вы хотите узнать, говорит ли кто-то действительно вам правду. Это не такое сложное устройство как те что используют профессионалы, но оно работает. Устройство работает, измеряя сопротивление кожи, которое понижается, когда человек лжет.

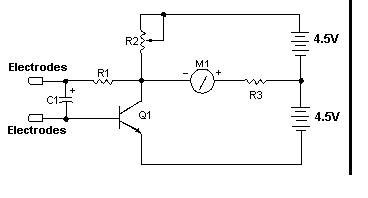

Схема детектора лжи

Рис 1. Схема детектора лжи

Части

Радиодеталь

Количество.

Описание

R1 1 33 кОм 1/4W Резистор
R2 1 Переменный резистор 5 кОм
R3 1 1.5кОм 1/4W Резистор
C1 1 1uF 16V Электролитический конденсатор
Q1 1 2N3565 Транзистор N-P-N-СТРУКТУРЫ
M1 1 0-1 мА аналоговый амперметр

Примечания

1. Электроды могут быть скрепками крокодилов (хотя они могут быть болезненны).

2. Чтобы использовать устройство, приложите электроды к задней части руки, приблизительно на расстоянии 1 дюйм. Задайте вопросы. Вы узнаете, что человек лжет, когда показы амперметра изменяться.
