Плавное включение усилителя мощностиЭто простое приспособление позволяет повысить
надежность вашей радиоаппаратуры и уменьшить помехи в сети в момент включения.
Любой блок питания радиоаппаратуры содержит
выпрямительные диоды и конденсаторы большой емкости. В начальный момент
включения сетевого питания происходит импульсный скачок тока — пока идет заряд
емкостей фильтра. Амплитуда импульса тока зависит от величины емкости и
напряжения на выходе выпрямителя. Так, при напряжении 45 В и емкости 10000 мкФ
ток зарядки такого конденсатора может составить 12 А. При этом трансформатор и
выпрямительные диоды кратковременно работают в режиме короткого замыкания.
Для устранения опасности выхода этих элементов
из строя путем уменьшения броска тока в момент первоначального включения и
служит приведенная на рис. 1 схема. Она также позволяет облегчить режимы и
других элементов в усилителе на время переходных процессов.

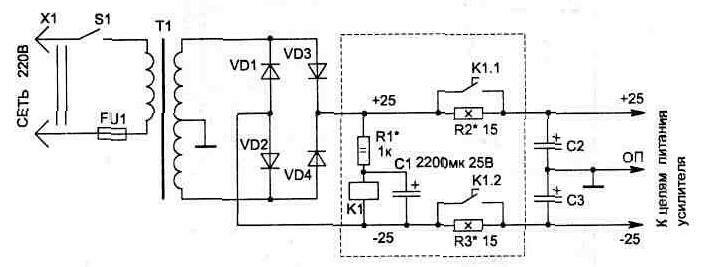

Рис. 1.
В начальный момент, когда подано питание,
конденсаторы С2 и СЗ будут заряжаться через резисторы R2 и R3 — они ограничивают
ток до безопасного для деталей выпрямителя значения.
Через 1...2 секунды, после того как зарядится
конденсатор С1 и на пряжение на реле К1 возрастет до величины, при которой оно
сработает и своими контактами К1.1 и К1.2 зашунтирует ограничительные резисторы
R2, R3.
В устройстве можно использовать любое реле с
напряжением срабатывания меньшим, чем действует на выходе выпрямителя, а
резистор R1 подбирается таким, чтобы на нем падало "лишнее" напряжение. Контакты
реле должны быть рассчитаны на действующий в цепях питания усилителя
максимальный ток. В схеме применено реле РЭС47 РФ4.500.407-00 (РФ4.500.407-07
или др.) с номинальным рабочим напряжением 27 В (сопротивление обмотки 650 Ом;
ток, коммутируемый контактами, может быть до 3 А). Фактически реле срабатывает
уже при 16...17 В, а резистор R1 выбран величиной 1 кОм, при этом напряжение на
реле будет 19...20 В.
Конденсатор С1 типа К50-29-25В или К50-35-25В.
Резисторы R1 типа МЛТ-2, R2 и R3 типа С5-35В-10 (ПЭВ-10) или аналогичные.
Величина номиналов резисторов R2, R3 зависит от тока нагрузки, и их
сопротивление может быть значительно уменьшено.

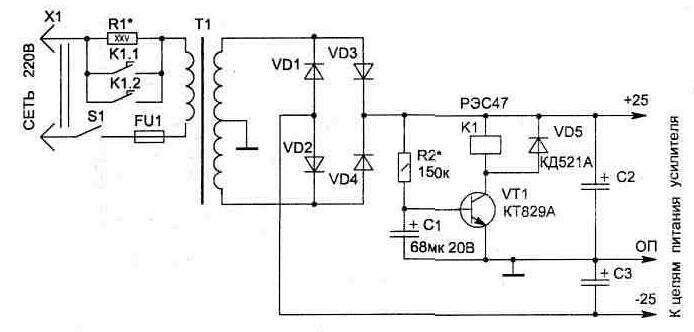

Рис. 2
Вторая схема, приведенная на рис. 2, выполняет
ту же самую задачу, но позволяет уменьшить габариты устройства за счет
использования времязадающего конденсатора С1 меньшей емкости. Транзистор VT1
включает реле К1 с задержкой, после того как зарядится конденсатор С1 (типа
К53-1А). Схема позволяет также вместо коммутации вторичных цепей обеспечивать
ступенчатую подачу напряжения на первичную обмотку. В этом случае можно
использовать реле только с одной группой контактов.
Величина сопротивления R1 (ПЭВ-25) зависит от
мощности нагрузки и выбирается такой, чтобы напряжение во вторичной обмотке
трансформатора составляло 70 процентов от номинального значения при включенном
резисторе (47...300 Ом).
Настройка схемы состоит в установке времени
задержки включения реле подбором номинала резистора R2, а также выборе R1.
Приведенные схемы можно использовать при
изготовлении нового усилителя или же при модернизации уже существующих, в том
числе и промышленного изготовления.
По сравнению с аналогичными по назначению
устройствами для двухступенчатой подачи напряжения питания, приведенными в
различных журналах, описанные здесь — самые простые. Дата публикации: 2004-05-26 Прочтено: 10188
