Запуск импульсных источников питания

Запуск импульсных источников питания

Импульсные источники питания, работающие в неавтоколебательном режиме, имеют по сравнению с автоколебательными определенные преимущества:
- более жесткую нагрузочную характеристику;
- возможность управления дискретными цифровыми сигналами:
- улучшенную ремонтопригодность.

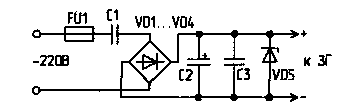

Запуск таких источников питания осуществляется задающим генератором (ЗГ), обычно в микросхемном, исполнении. Для работы самого ЗГ необходимо обеспечить его первоначальное питание от какого-либо внешнего источника. Иногда в этих целях используют сетевое питание с последовательно включенным разделительным конденсатором, далее - выпрямитель, сглаживающий конденсатор и стабилитрон (рис.1).

Puc.1

Однако при значительной мощности, потребляемой задающим генератором, такой вариант неприемлем, так как схема как бы "зависает", увеличив падение напряжения на конденсаторе С1 и не достигнув напряжения питания ЗГ, определяемого стабилитроном VD5. Увеличение емкости С1 не является эффективным. Питание же ЗГ от дополнительного сетевого трансформатора снижает достоинства схемотехнического решения импульсного источника.

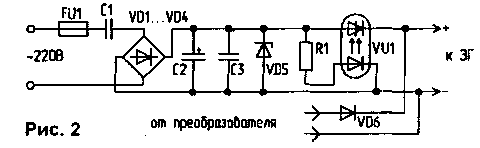

Предлагаем для первоначального запуска использовать бестрансформаторную схему с накопительным конденсатором и диодно-тиристорной оптопарой (рис.2).


В данном варианте, по сравнению со схемой рис. 1, отсутствует "зависание" схемы при значительном токопротреблении ЗГ. Накопительным конденсатором является емкость С2. Она заряжается через С1 и выпрямитель VD1...VD4 до величины, определяемой стабилитроном VD5. Эффективность накопительного конденсатора даже при малой величине емкости С1 обеспечивается отсутствием тока питания ЗГ, т.к. динистор оптопары закрыт. Подбором резистора R1 оптоэлектронная пара VU1 настраивается на напряжение срабатывания несколько ниже Uст VD5. В момент открывания VU1 образуется достаточно мощный для первоначального запуска схемы ЗГ импульс тока, зависящий от энергии накопительного конденсатора. Далее питание схемы осуществляется от выходного напряжения заработавшего преобразователя. Диод VD6 является развязывающим, предотвращая шунтирование схемы запуска выходным сопротивлением питающей цепи самого преобразователя.

П.РЕДЬКО, И.РУСЕЦКИЙ, г.Новополоцк.

(РЛ 2-99)
