Схемы > Радио > УКВ-ЧМ тюнер

УКВ-ЧМ тюнер

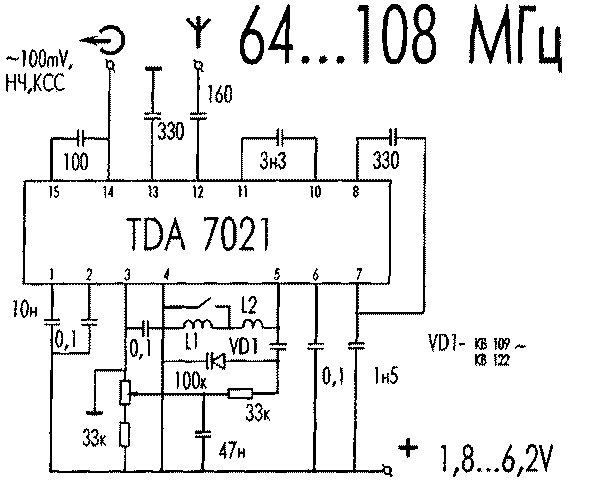

 Схема УКВ-ЧМ тюнера
Рис.1. Схема УКВ-ЧМ тюнера

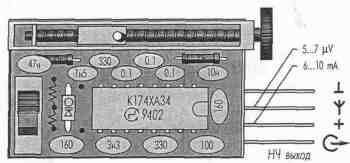

 Расположение элементов
Рис.2. Расположение элементов

L1 - 5, L2 - 7 витков, диаметр намотки 3,5 мм, провод - 0,3...0,5 мм


Дата публикации: 2004-05-09
Прочтено: 6402
