Схемы > Радио > УКВ - FM стерео тюнер 60-108 MHz на ИМС TDA7021T

УКВ - FM стерео тюнер 60-108 MHz на ИМС TDA7021T

Технические характеристики

Fраб................60-108 мГц

Fвых.................40-16000 Гц
Чувствительность........4 мкВ Uвых................500 мВ
Uпит...............7 - 15 В Iпотр...............менее 25 мВ

Схема электрическая принципиальная

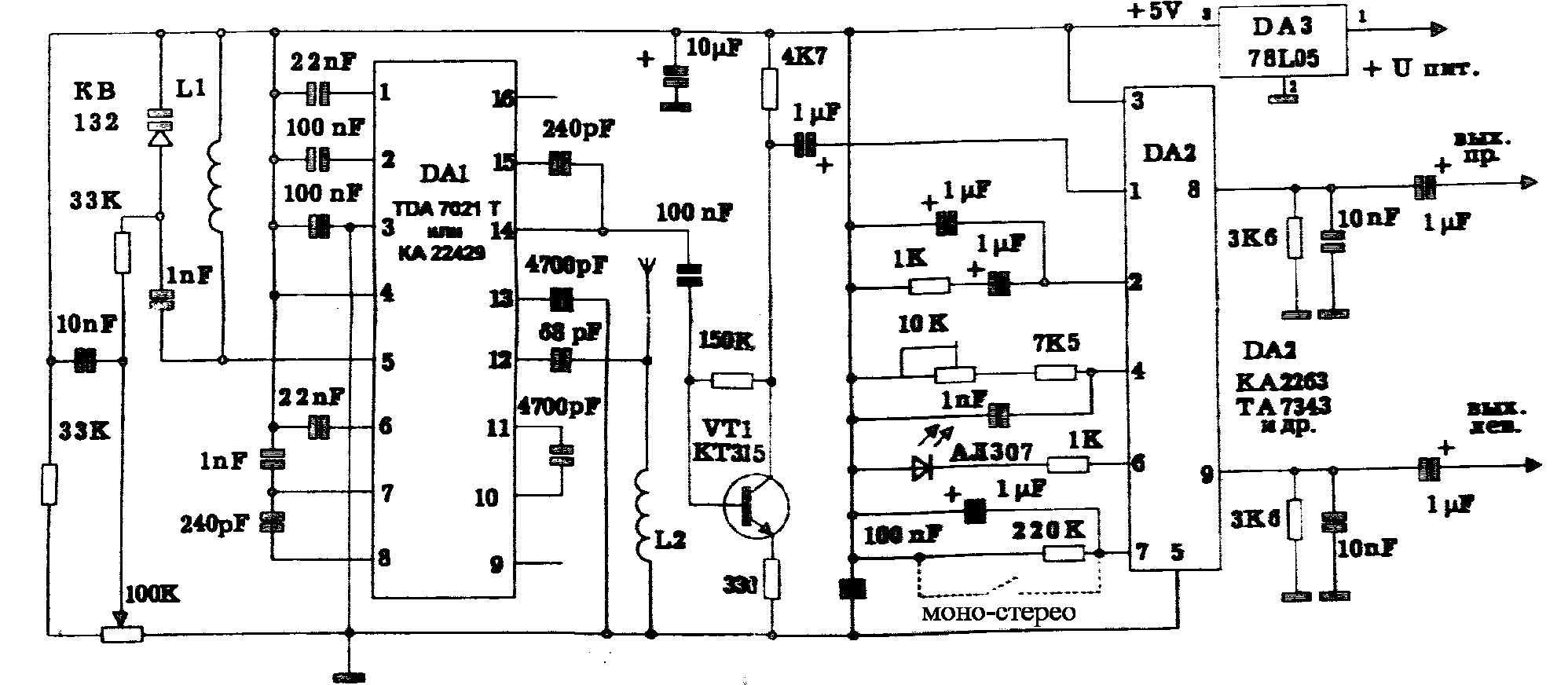

Рис.1. Схема электрическая принципиальная

L1 - 8 витков, L2 - 13 витков провода диаметром 0,55 мм, намотка без каркаса, на оправке диаметром 3 мм. L1 определяет принимаемый диапазон, L2 входной контур, подстроечный резистор - захват стерео-сигнала.

Схема расположения элементов

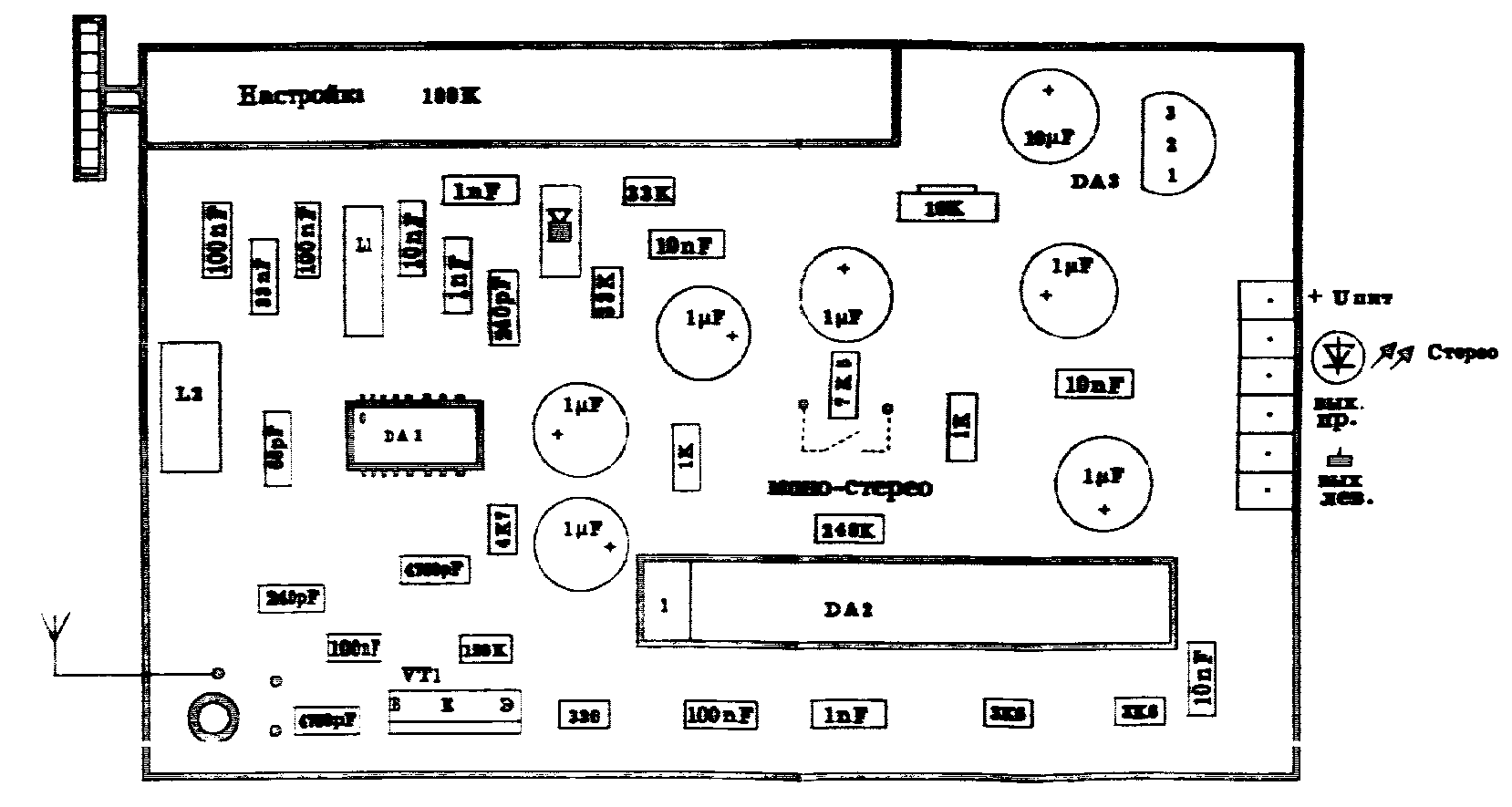

Рис.2. Схема расположения элементов


Дата публикации: 2004-05-09
Прочтено: 9385
