Схемы > Аудио > Стерео усилитель мощности (2х22) на ИМС TDA1555 (TDA1558)

Стерео усилитель мощности (2х22) на ИМС TDA1555 (TDA1558)

Микросхема TDA1555(1558) четырехканальный усилитель мощности с выходной мощностью 4х11 Вт при Rн=2 Ом и 2х22 Вт при Rн=4 Ом в мостовом включении и предназначена для применения в звуковоспроизводящей Hi-Fi аппаратуре.

Усилитель имеет защиту от выходного каскада от короткого замыкания и перегрузок по току, переполюсовки питания и термозащиту.

В ИМС встроен стабилизатор напряжения с коэф. подавления пульсаций 48 дБ и детектор нелинейных искажений, позволяющий автоматически переводить усилитель в режим "мягкого ограничения" (при совместном использовании с ИМС TDA1524)

При отключении вывода 14 от источника питания ИМС переводиться в дежурный режим с Iпотр. менее 100 мкА.

Основные технические характеристики

Напряжение питания.......10-18 В Rн.............4 Ом
Полоса частот........20-20000 Гц Рвых.........2х22 Вт
Uвх TDA1555...........0,5 В

TDA1558...........0,05 В

Кг.........0,1 %

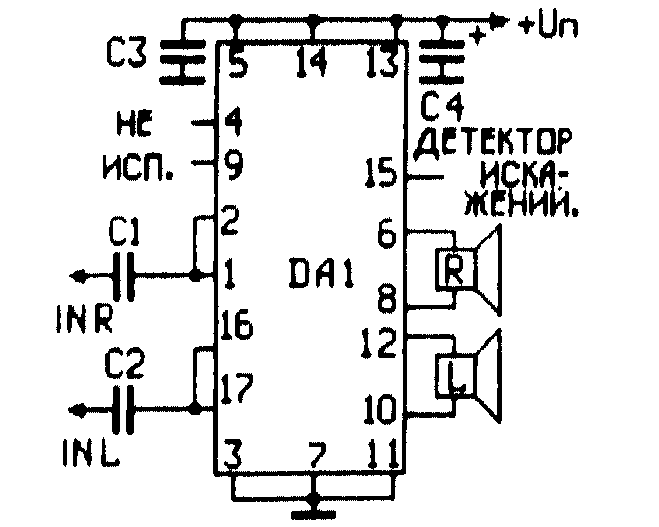

Схема электрическая принципиальная усилителя

Рис.1. Схема электрическая принципиальная усилителя

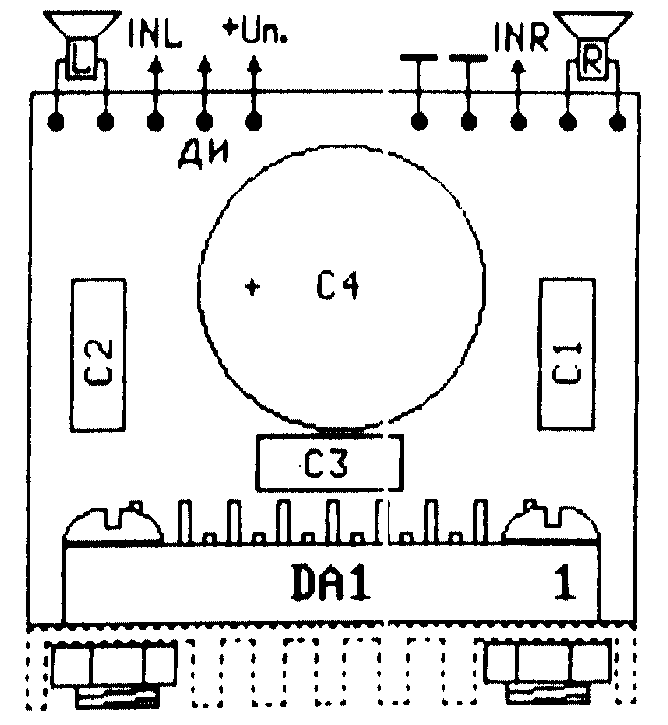

Схема расположения элементов

Рис.2. Схема расположения элементов

С1, С2 - 0,22.....0,68 мкФ

С3 - 0,1......0,33 мкФ

С4 - 1000 мкФ х 25 В

DA1 - TDA1555, TDA1558

Микросхему необходимо устанавливать на теплоотвод с площадью не менее 100 кв.см.
