Схемы > Радио > Низковольтный РМ с малым током потребления

Низковольтный РМ с малым током потребления

Этот РМ начинает работать уже при напряжении питания 0,8 В, при этом ток потребления составляет 0,5 мА с дальностью излучения 50 метров.

Задающий генератор VT1 выполнен по схеме емкостной трехточки. Положительная обратная связь определяется конденсатором С7. Выходной контур С4L1 настраивается на частоту около 94 мГц подбором конденсатора С4 и сдвигом витков катушки L1. Режим по постоянному току генератора задается резистором R3.

Катушка L1 выполнена бескаркасной с диаметром намотки 6 мм и имеет 8 витков, намотанных в ряд проводом ПЭЛ-0,35. В качечтве ВМ1 желательно применить микрофон "Сосна".

Поскольку устройство, собранное по этой схеме, имеет минимальный уровень излучения, его удобно применять в тех случаях, когда нежелательно дальнее распрстранение радиосигнала для улучшения маскировки, а также для затруднения обнаружения поисковой аппаратурой.

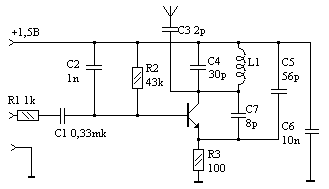

Схема
