Блок питания с автоматическим зарядным устройстве на компараторе

Блок питания предназначен для питания от сети 220 В напряжением 4 В маломощной нагрузки (током не более 100 мА) и подзаряда трех аккумуляторов типа НКГЦ-0,45 или НКГЦ-0,5 с автоматическим выключением режима заряда.

Когда блок включен в сеть, при наличии напряжения загорается зеленый светодиод. Процесс заряда аккумуляторов контролируется по свечению красного светодиода (при этом переключатель SA1 должен быть включен). Пока идет процесс заряда, он будет постоянно гореть, а при окончании заряда светодиод начинает мигать и интервал его свечения будет меньше, чем пауза,

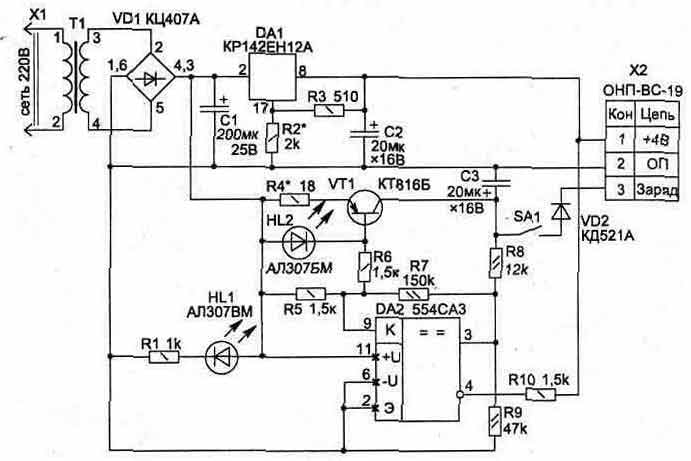

Схема (рис. 1) автоматически следит за процессом заряда и исключает повреждение аккумуляторов. Если блок используется только для питания устройства, то зарядное устройство можно отключать переключателем SA1.

По сравнению с аналогичными по назначению схемами, опубликованными в литературе, данная содержит меньше радиоэлементов и проще в изготовлении.

Необходимое выходное напряжение источника питания устанавливается резистором R2. Настройка устройства проводится для установки тока заряда 45 мА резистором R4 из ряда 15, 18, 20 Ом.

Для настройки вместо аккумуляторов к контактам Х2/3 и Х2/2 подключается резистор 68 Ом мощностью не менее 1 Вт последовательно с миллиамперметром. При этом светодиод HL2 должен постоянно гореть. После выполнения этой операции проверяется работа компаратора DA2. Для чего к контактам Х2/3 и Х2/2 следует подключить резистор 150 Ом (0,5 Вт) параллельно с осциллографом.


Рис.1

Конструктивно блок питания выполнен на односторонней печатной плате, размещенной в корпусе от стандартного источника типа БП2-3, предназначенного для питания микрокалькуляторов. От этого же источника взят и сетевой трансформатор типа Т8-220-50. При использовании трансформатора другого типа его вторичная обмотка должна быть рассчитана на напряжение 12...15 В при токе нагрузки 200 мА. Светодиоды HL1 и HL2 крепятся на верхней крышке корпуса клеем. Штекер Х1 выполнен на основании корпуса, а Х2 соединен с корпусом проводом длиной около 1 м.

Внутри корпуса к транзистору VT1 крепится теплорассеивающая пластина. Применяемые резисторы могут быть любого типа, конденсаторы С1...СЗ — типа К50-16 или аналогичные малогабаритные, микропереключатель SA1 — типа ПД-9-2. Транзистор VT1 можно заменить на КТ814Б.

При использовании указанных выше деталей габариты всего устройства не превышают 60х60х50 мм (рис. 2).


Рис. 2. Внешний вид устройства

Для заряда аккумуляторных элементов другого типа или большего их количества необходимо выставить соответствующий номинальный ток заряда (R4), верхний (R2) и нижний порог (R8) срабатывания компаратора.
