Схемы > Измерения > Простой измеритель емкости

Простой измеритель емкости

Схема простого измерителя емкости

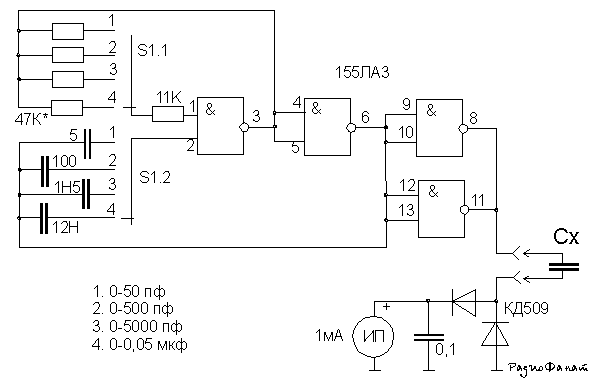

Рис.1. Схема простого измерителя емкости

Регулировка заключается в установке максимальных границ на каждом диапазоне с помощью переключаемых резисторов (47 К) в качестве которых лучше поставить подстроечники.


Дата публикации: 2004-02-26
Прочтено: 6410
