Схемы > Измерения > Две схемы простых генераторов качающейся частоты

Две схемы простых генераторов качающейся частоты

Генераторы качающейся частоты нашли широкое применение при настройке амплитудно- частотной характеристики усилителей и различных фильтров. Ниже приведены две простых схемы, позволяющие производить измерения в достаточно широком диапазоне частот.

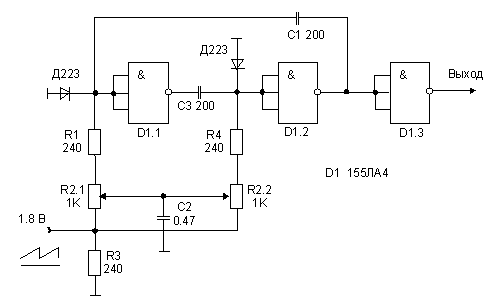

Схема, приведенная на рис.1 обеспечивает при указанных номиналах частоту "качания" от 4 до 20 МГц. Диапазон частот зависит от номиналов C1,C3,R1,R2,R4. В качестве R2 применен сдвоенный потенциометр. На управляющий вход подается пилообразное напряжение амплитудой 1,8В с постоянной составляющей 0,8В.

Схема генератора качающейся частоты (от 4 до 20 МГц)
Рис.1. Схема генератора качающейся частоты (от 4 до 20 МГц)

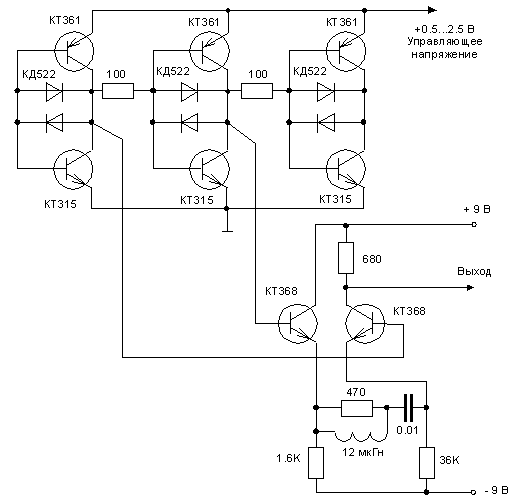

На рис.2 показана схема с полосой "качания" от 0,3 до 70 МГц. Равномерность АЧХ самого генератора определяется емкостью и индуктивностью, стоящими в эмиттерных цепях транзисторов генератора.

Схема генератора качающейся частоты (от 0.3 до 70 МГц)
Рис.2. Схема генератора качающейся частоты (от 0.3 до 70 МГц)

Радио N2, 1978г.
Электроника N1, 1982г.
