Схемы > Цифровая электроника > Индикатор биений на светоизлучающих диодах

Индикатор биений на светоизлучающих диодах

Простой дешевый индикатор биений между сигналами различной частоты можно собрать, имея в распоряжении всего 5 долл. Схема с индикатором на четырех СИД была разработана для настройки музыкальных инструментов, однако она может найти и более широкое применение.

Схема устройства

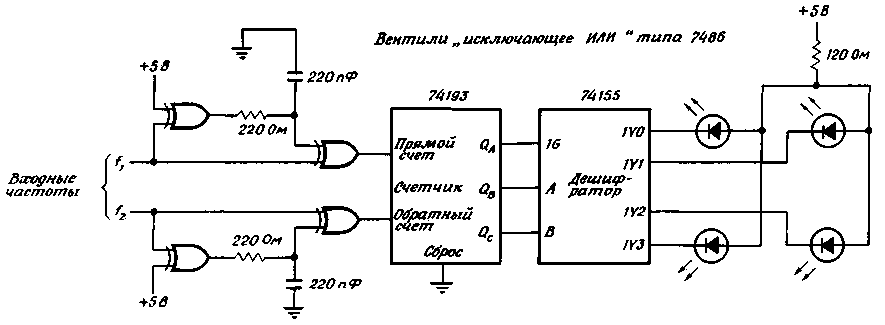

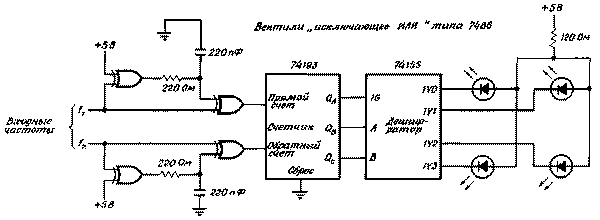

Рис.1. Схема устройства

S. Franko. LED display shows beat frequency.


Дата публикации: 2004-02-26
Прочтено: 8272
