Устройство задержки выключения света в салоне автомобиля

Предлагаемое устройство прозволяет задержать выключение света после закрытия двери, что дает возможность водителю легко вставить ключ в замок зажигания в тёмное время суток.

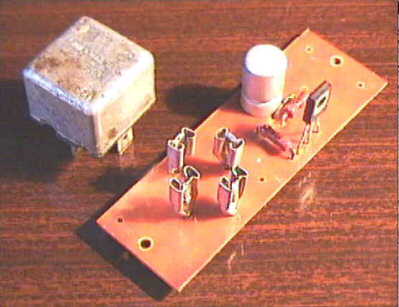

Рис.1. Внешний вид устройства

Схема устройства проста и не требует комментариев. Необходимо лишь отметить, что диод VD1 небходим для предотвращения разряда конденсатора через цепи сигнализации, если она установлена в автомобиле и подключена к кнопкам дверей.

Схема устройства

Рис.2. Схема устройства

Устройство смонтировано на печатной плате внешний вид которой со стороны пайки представлен на рисунке.

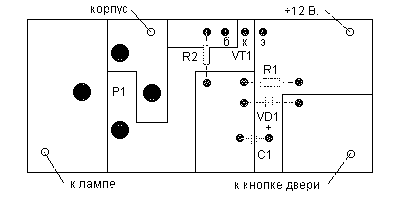

Печатная плата

Рис.3. Печатная плата

Реле Р1 (из монтажного блока) вставляется в клеммы, применяемые в автомобильной проводке, впаянные в плату. Провод от кнопок дверей Кн. отключается от лампы и подключается к диоду VD1. Лампа Л. подключается к контактной группе реле Р1. Время задержки в секундах можно оценить по формуле:

t=R1*C1 (сопротивление в омах, емкость - в фарадах),

и, при указанных номиналах, составляет 4..5с. Это устройство используется на автомобиле совместно с сигнализацией Enforcer.
