Цифровой вольтметр на микросхеме С520D

Принципиальная схема вольтметра

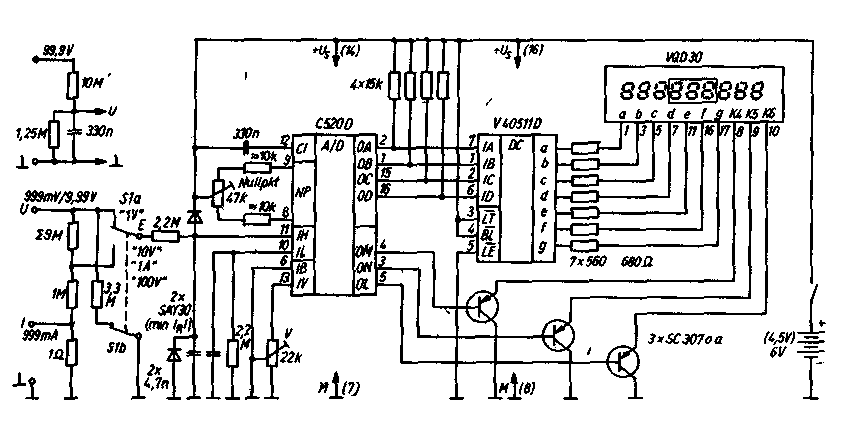

Рис.1. Принципиальная схема вольтметра

Печатная плата
Рис.2. Печатная плата

Варианты выполнения входной цепи Варианты выполнения входной цепи

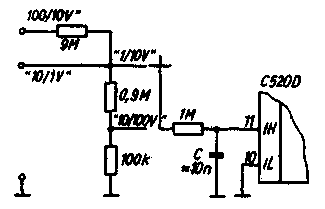

Рис.3. Варианты выполнения входной цепи

Включение светодиодных индикаторов с общим катодом

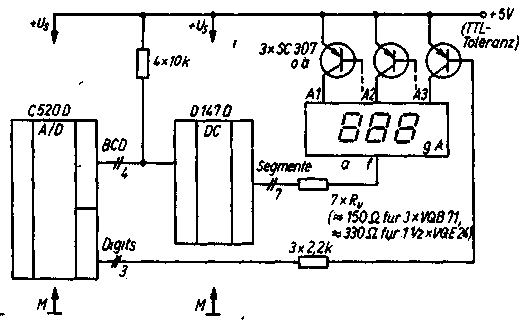

Рис.4. Включение светодиодных индикаторов с общим катодом

В качестве дешифраторов можно использовать, например, К514ИД1, К514ИД2. Возможно использование и К155ИД1, если используются декадные индикаторы.
Транзисторы - типа КТ361 или подобные другие p-n-p проводимости.
