Измерение фазы с помощью мультиметра

Простая схема и цифровой мультиметр - это все, что необходимо для измерения угла фазового рассогласования двух импульсных последовательностей и считывания его значения непосредственно с индикатора. Погрешность составляет примерно 1 % для выходных сигналов в диапазоне частот от 100 Гц до 200 кГц.

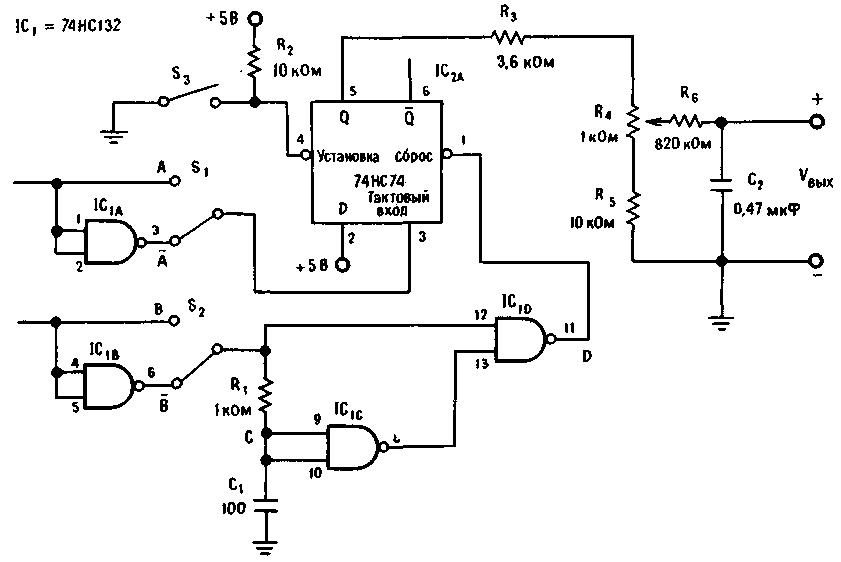

Схема измерения фазы

Рис.1. Схема измерения фазы

Поскольку на входе D D-триггера схемы (1/2 74НС74) всегда подается уровень логической 1, передний фронт входного сигнала А установит выход триггера в состояние 1 (см. рисунок). С другой стороны, из сигнала В цепью R1, C1, ICic, и ICd формируется узкий отрицательный импульс, сбрасывающий триггер в 0. Длительность импульса, сформированного на выходе триггера типа 74СН74, равна временному интервалу между передними фронтами импульсов последовательностей А и В. Выходное напряжение, деленное резисторами R3, R4, R5 и проинтегрированное цепью R6, С2, является постоянным сигналом, пропорциональным T1/T.

Первоначально схему необходимо настроить на полную шкалу. Это производится замыканием ключа S3, что приводит к появлению на выходе триггера типа 74НС74 уровня логической 1. Теперь R4 следует настраивать до тех пор, пока на индикаторе мультиметра не появится показание 3,60 В. Дискретность показаний составляет 0,01 В=1°. Так как напряжение логического нуля ИС типа 74НС74 весьма близко к 0, в юстировке прибора на нулевом уровне нет необходимости. Комбинируя положения ключей S1 и S2 пользователи могут выбирать различные сочетания фронтов, фазовое рассогласование между которыми следует измерять (см. таблицу).

S1 S2 Угол фазового рассогласования
А В Между передним фронтом А и передним фронтом В
А B Между передним фронтом А и задним фронтом В
А B Между задним фронтом А и передним фронтом В
А B Между задним фронтом А и задним фронтом В




Yongping Xia. Multimeter finds phase angle, ED, 1990, No. 14, pp. 57, 58.
