Звуковой испытатель кварцевых резонаторов

Работоспособность практически любых радиочастотных кварцевых резонаторов можно достаточно просто проверить с помощью несложного устройст ва, схема которого показана на рисунке.

Звуковой испытатель кварцевых резонаторов

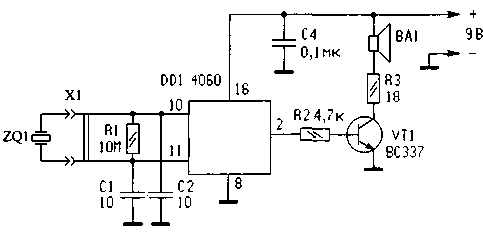

Рис.1. Звуковой испытатель кварцевых резонаторов

Устройство формирует звуковой тон при подключенном исправном резонаторе. Микросхема DD1 является двоич ным счетчиком, в составе которой имеется генератор.

Чтобы генератор возбудился, к нему следует подключить внешний резонатор, резистор (R1) и два конденсатора емкостью по 10 пф (С1, С2) - генерация возникает на основной частоте резонатора. Затем делите-ли частоты микросхемы понижают частоту сформированного сигнала до значения звуковых частот.

Транзистор VT1 -усилитель, позволяющий подключить в его коллекторную цепь низкоомную звуковую головку для индикации низкочастотных колебаний.

Опытный образец испытателя уверенно работал с резонаторами от 1 до 27 МГц. В последнем случае частота звуковых колебаний на выходе пробника будет около 6,6 кГц.

G. Pradeep Audible crystal tester "ELECTRONICS Australia", 1996, №12

В устройстве можно использовать отечественную микросхему типа 1051ХЛ2 и транзистор КТ315Б. В качестве звуковой головки подойдет любая малогабаритная с мощностью 0,25-0,5 Вт и сопротивлением звуковой катушки не менее 8 Ом.
