Схемы > Программируемые устройства > Цифровая шкала/Частотомер DS018

Цифровая шкала/Частотомер DS018

Характеристики устройства:

Диапазон измеряемых частот 1кГц...35МГц.
Дискретность отсчета частоты 100Гц.
Скорость обновления показаний постоянная, 5 раз/сек.
Напряжение входного сигнала не менее 0,5в. эфф.
Напряжение питания устройства: 7...24В.
Ток потребления не более 100мА*

* Общий ток потребления DS018 и DLED1_6 не более 70мА.

Особенности Измерительного Блока DS018

  • Возможность использования в режиме частотомера.
  • Раздельное исполнение Измерительного блока DS018 и Индикатора.
  • Минимальное количество соединительных проводов (GND; Data).
  • Скорость обновления показаний 5 раз/сек.
  • Скорость передачи данных от Измерительного Блока DS018 к Индикатору выбрана минимально возможной, что позволило избавиться от наводок на чувствительный приёмный тракт трансивера без какой-либо дополнительной экранировки.
  • Раздельное питание Измерительного Блока DS018 и Индикатора.
  • Длина линии связи между Измерительным блоком и индикатором до 5 метров (I).
  • Цифровой гистерезис младшего разряда сводит к минимуму его "дрожание".
  • Возможность параллельного подключения неограниченного количества индикаторов к одному Измерительному Блоку DS018 (дублирование показаний).
  • Работоспособность в трансиверах, использующих удвоение частоты гетеродина (*2).
  • Поддержка до 12 рабочих диапазонов.
  • Кратковременный переход в режим частотомера при нажатии на кнопку, расположенную на плате Измерительного Блока.
  • Возможность многократного (не менее 100000 раз) перепрограммирования Пользователем значения ПЧ или частоты "подставки" для каждого диапазона раздельно а также знака (сложение или вычитание).
  • Простое для понимания и удобное изменение Пользователем настроек.
  • Энергонезависимая память EEPROM для хранения настроек Пользователя.
  • Сохраность настроек Пользователя в течение более 10 лет без напряжения питания.
  • Отключаемая Пользователем защита памяти EEPROM от случайного стирания при сбоях питания.
  • Возможность электронной калибровки Цифровой шкалы/Частотомера самим Пользователем по эталонному Генератору.
  • Низкий потребляемый ток.
  • Компактные размеры 54х44х23мм. (ширина, длина и высота платы).

Особенности Светодиодного Индикатора DLED1_6:

  • Равномерное свечение всех сегментов.
  • Плавная/ступенчатая регулировка яркости индикатора.
  • Высокая скорость динамической индикации.
  • Низкий потребляемый ток.
  • Компактные размеры 64х34х18мм. (ширина, длина и высота платы). 45,5х14мм (окно индикатора).

Измерительный Блок DS018
Рис.1. Измерительный Блок DS018

Светодиодный индикатор DLED1_6 Светодиодный индикатор DLED1_6
Рис.2. Светодиодный индикатор DLED1_6

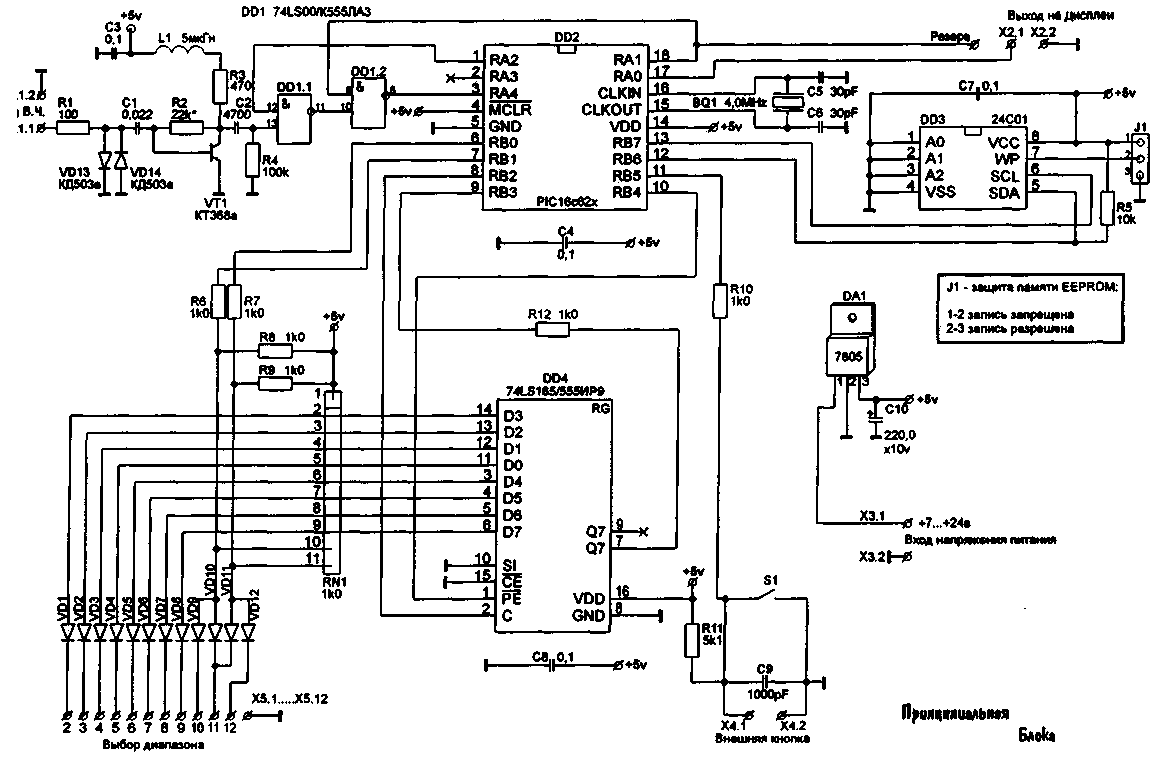

Принципиальная схема измерительного блока DS018

Рис.3. Принципиальная схема измерительного блока DS018

Принципиальная схема светодиодного дисплея DLED1_6

Рис.4. Принципиальная схема светодиодного дисплея DLED1_6

Полностью собранные и отлаженные платы Вы можете
приобрести в Москве или через почту в фирме "DESSY".
Цена набора - 489 руб.


Дата публикации: 2004-02-21
Прочтено: 6198
