Светодиодный индикатор уровня сигнала на KA2284 (AN6884)

Светодиодный индикатор уровня сигнала предназначен для индикации уровня переменного сигнала.

Применение: индикация настроки тюнера, индикация уровня сигнала на линейном выходе, индикация выходной мощности и.т.д.

Технические характеристики:

Напряжение питания...........................3,5 - 15 В

Ток покоя.............................................7 - 10 мА

Выходной ток.......................................7 - 10 мА

Минимальное входное напряжение......50 мВ

Частотный диапазон.............................20 - 20000 Гц

Диапазон индикации ............................18 - 20 dB

Логарифмическая шкала

Светодиодный индикатор уровня сигнала на KA2284 (AN6884)

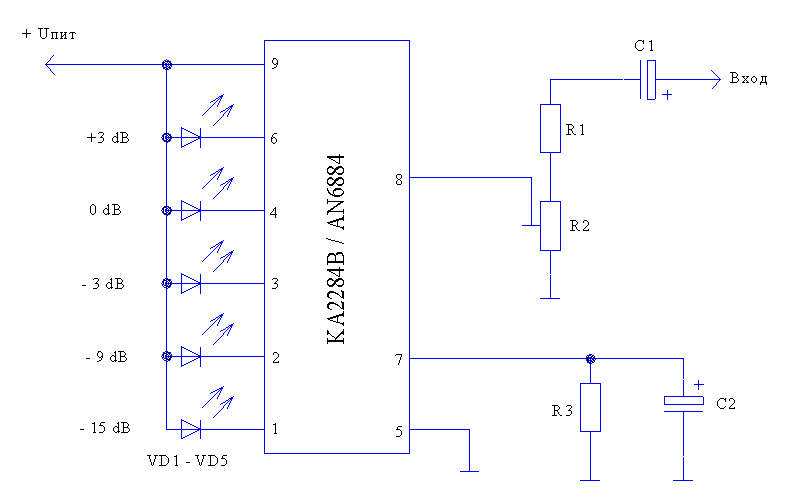

Рис.1. Светодиодный индикатор уровня сигнала на KA2284 (AN6884)

Перечень элементов

R3 - 47 кОм - 100 кОм

C1 - 10 мкФ х 10 В

C2 - 1 мкФ х 10 В

VD1 - VD5 - АЛ307 (КИПМО)

В зависимости от уровня входного сигнала рекомендуються номиналы R1, R2:

Uвх R1 R2
50 - 100 мВ 1 кОм 100 кОм
100 - 500 мВ 47 кОм 47 кОм
0,5 - 5 В 100 кОм 47 кОм

R2 служит для регулировки чувствительности индикатора, С2 задает постоянную времени индикации С2,R2 - задают постоянную времени обратного хода индикатора.


Дата публикации: 2004-02-15
Прочтено: 46960
Версия для печати: Версия для печати
