Цифровой осциллограф

Роман Краузе разработал цифровой осциллограф с выводом на матрицу из 100 (квадрат из 10 строк х 10 столбцов) светодиодов. Входное напряжение через два делителя 1:10 WL1 или непосредственно (в последнем случае чувствительность максимальна - 20 мВ/деление) через R6 подается на усилитель с Кu=10 (US1A).

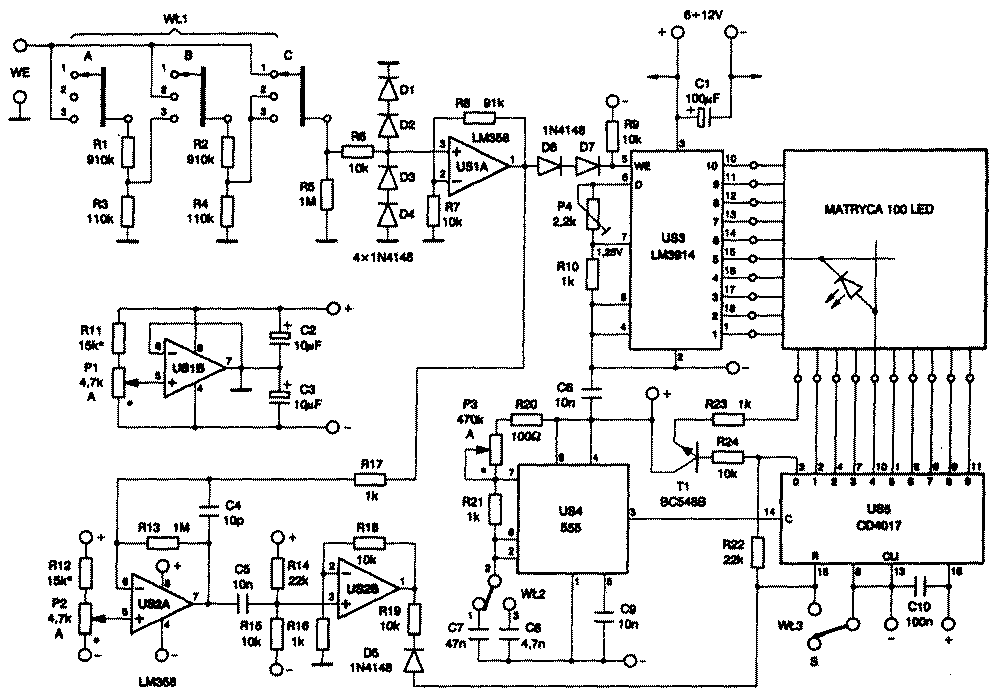

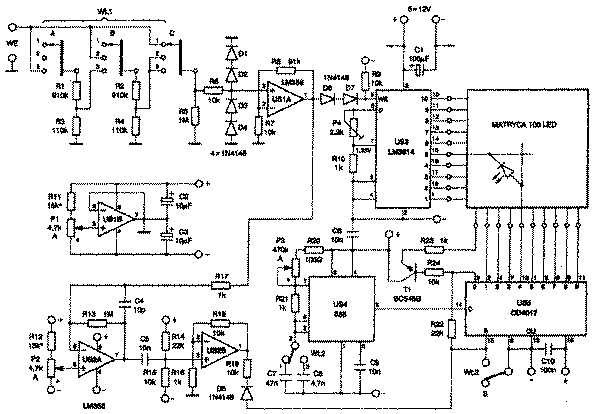

Схема цифрового осцилограф

Рис.1. Схема цифрового осцилографа

Далее сигнал разветвляется на US3 - специализированную ИМС линейного светодиодного индикатора уровня и на усилитель-компаратор (Кu=1000) US2A. US3 задействована в режиме «бегущей точки», т.е. уровень напряжения отображается линейно точкой на одном из «столбиков» светодиодной матрицы. Мультивибратор US4 и счетчик US5 выполняют «развертку» столбиков матрицы по горизонтали, a US2B через диод D5 осуществляет сброс счетчика US5 по перепаду напряжения на выходе US2A, т.е. по сути, выполняет синхронизацию «развертки». Чувствительность устройства калибруют триммером Р4, устойчивость синхронизации регулируют резистором R2, частоту развертки регулируют плавно резистором RЗ или грубо переключателем WL2 (10 Гц-10 кГц / 100 Гц-100 кГц). WL3 переключает режим синхронизации развертки - ждущий/непрерывный.

Роман Краузе, Praktyczny Bektronik, N 4, 2001, с.4-8.
