Схемы > Цифровая электроника > Простая схема бипера

Простая схема бипера

Hиже приведена схема бипера/bluebox/touch-tone на двух 1006ви1 (NE555).

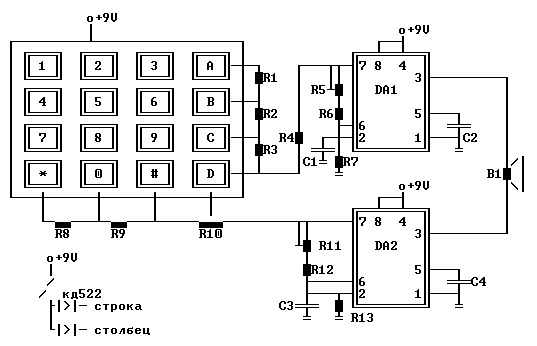

Схема бипера
Рис.1. Схема бипера

DA1, DA2 - 1006ви1
R1,R4 - 4.3k
R2,R10 - 3.9k
R3 - 3.3k
R5 - 10k
R6 - 10k
R7,R13 - 100k
R8 - 2.4k
R9 - 2.2k
R11 - 4.7k
R12 - 4.7k
C1,C3 - 0.47
C2,C4 - 0.01
В1 - высокоомный громкоговоритель (50-100 Ом).

Клавиатура содержит собственно кнопки и по два диода на кнопку, как указано под схемой. Исходная схема не содержала буквенного столбца, поэтому резистор R10 разбит на два; столбцовый генератор настраивается вначале по цифровым клавишам, потом резистором R10 буквы.

Клавиатура

Рис.2. Клавиатура



Дата публикации: 2004-02-21
Прочтено: 10255
