Исследование работы триггеров в интегральном исполнении

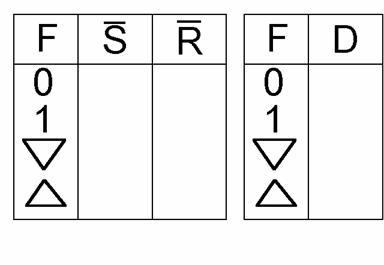

            4.2.2. По результатам исследований составить таблицы функций перехода для RS- и D-триггеров (таблица 4 и таблица 5 соответственно).

Таблица 4                          Таблица 5

            4.2.3. Провести анализ таблици установить тип входа С-триггера (потенциальный или динамический).

            4.3. Исследование универсального D-триггера в счетном режиме.

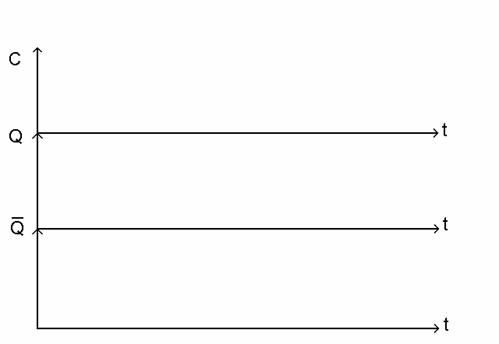

            4.3.1. Используя двухканальный режим наблюдения сигналов (п.3.2.5.), проконтролировать сигналы на входе С и выходах триггера и представить их в едином масштабе времени в виде временных диаграмм. (рис.5).

Рис.5

            Примечание:  В силу особенностей реализации двухканального режима наблюдения совместное изображение двух каналов на экране может быть смешано во времени. В связи с этим при составлении эпюр (рис.5) следует руководствоваться также теоретическими сведениями о работе счетного триггера.

            4.4. Исследование JK-триггера в статическом режиме.

            4.4.1. Установить на входах триггера ДД4 исходные логические сигналы: логическую “1” на S и R входах и логический “0” на J и K входах.

            4.4.2. Подачей кратковременного сигнала логического “0” на вход R установить триггер в состояние “0”.

            4.4.3. Подготовить генератор импульсов для формирования одиночного импульса положительной полярности (см. п.3.3.2.).

            4.4.4. Подавая управляющие сигналы на J, K и С входы триггера согласно таблице 6, определить с помощью цифрового табло логические сигналы и их переходы на выходах триггера. Результаты измерений занести в табл.6.

Таблица 6

Таблица 7

            4.4.5. По результатам исследований составить таблицу функций перехода для JK-триггера (табл.7).

            4.4.6. Провести анализ данных (табл.4) и установить режим работы триггера при J = K = 1.

            4.5. Исследование JK-триггера в динамическом режиме.

            4.5.1. Проанализировать схему включения триггера ДД5 и установить режим его работы. Составить план исследования и согласовать его с преподавателем или мастером. Провести исследование работы JK-триггера.

            4.5.2. Результаты исследования оформить в виде отдельного раздела отчета с использованием необходимых таблиц и временных диаграмм.

            5. Содержание отчета

            1. Название и цель лабораторной работы.

            2. Электрическая схема исследуемого устройства (рис.4).

            3. Таблицы и эпюры напряжений.

            4. Выводы по работе.

            6. Контрольные вопросы

            1. Что представляют собой триггеры как электронные устройства?

            2. В состоит отличие динамического триггера от потенциального? Каковы       отличия в обозначениях этих триггеров?

            3. Что такое прямой и инверсный  входы?

            4. Что такое запрещенная комбинация сигналов на входах триггера?

            5. Что понимается под функцией перехода триггера? Какие значения мо          жет принимать функция перехода?

            6. В чем состоит отличие RS, D и JK триггеров?

            7. Что такое счетный режим работы триггера? Как реализуется этот ре            жим в случае D и JK триггера?

            7. Список использованной литературы

            1. Аналоговые и цифровые интегральные микросхемы. С.В.Якубовский,

            Н.А.Барканов и др.; Под ред. С.В.Якубовского. - М.: Радио и связь, 1985.
