Исследование работы РПЗУ

Страница: 1/2

ЛАБОРАТОРНАЯ РАБОТА № 4



ИССЛЕДОВАНИЕ РАБОТЫ РЕПРОГРАММИРУЕМ0ГО ПОСТОЯННОГО

ЗАПОМИНАЮЩЕГО УСТР0ЙСТВА



 1. ЦЕЛЬ РАБОТЫ



            Целью настоящей работы является исследование особенностей функционирования больших интегральных схем ( БИС ) репрограмируемых постоянных запоминающих устройств ( РПЗУ ) в режиме записи и считывания информации.



2. ОСНОВНЫЕ ТЕОРЕТИЧЕСКИЕ ПОЛ0ЖЕНИЯ



             2.1. Устройства хранения информации занимают значительное место в структуре современных цифровых вычислительных систем. Особую роль при этом играют полупроводниковые запоминающие устройства, предназначенные для построения внутренней памяти ЭВМ. К устройствам данного класса относятся оперативные запоминающие устройства ( ОЗУ ), постоянные запоминающие устройства ( ПЗУ ), программируемые постоянные запоминающие устройства ( ППЗУ ) и репрограммируемыв постоянные запоминающие устройства ( РПЗУ ).



            2.2. Полупроводниковые ОЗУ обеспечивают запись, хранение и считывание информации, поступающей из центрального процессора или устройств внешней памяти ЭВМ. Они характеризуются высоким быстродействием, однако при отключении питания информация, записанная в 0ЗУ данного типа, стирается.

            П3У предназначены для длительного хранения информации многократного использования ( константы, таблицы данных, стандартные программы и т.д. ). Запись информации в ПЗУ производится в процессе их изготовления. ПЗУ функционируют только в режиме считывания и сохраняет информацию при отключении питания.

            В отличии от ПЗУ программируемые ПЗУ позволяют пользователю производить однократную запись ( программирование ) информации по каждому адресу. Основным режимом работы ППЗУ также является режим считывания информации.

            Исследуемые в настоящей работе РПЗУ сохраняют информацию при отключении источников питания, а также допускают возможность ее многократной перезаписи электрическими сигналами непосредственно самим пользователем, что имеет принципиальное значение при отладке тех или иных систем. В отличие от ОЗУ быстродействие этих устройств в режиме записи информации значительно ниже, чем в режиме считывания информации. В связи с этим можно считать, что основным режимом работы РПЗУ является режим считывания информации.



            2.3. Основными определяющими параметрами запоминающих устройств являются информационная емкость и быстродействие. В качестве единицы измерения информационной емкости используются бит, представляющий собой один ( любой ) разряд двоичного числа. Часто используются производные единицы:

                     байт ( 1 байт = 8 бит );

                     Кбайт ( 1 Кбайт =  210   байт );

                     Мбайт ( 1 Мбайт = 220 байт ) и др.

            Информационная емкость записывается, как правило, в виде произведения

                    Синф = n x m, где

                     n - число двоичных слов;

                     m - разрядность слова.



            Например, емкость ОЗУ типа К155РУ1 составляет

                    Синф =  16 х 1 бит  =  16 бит.



            Емкость ППЗУ типа К155РЕЗ равна

                    Синф = 32 х 8 бит = 256 бит = 32 байта.



            Такая форма записи характеризует также и организацию памяти. Так, в приведенном примере ОЗУ типа К155РУ1 содержит 16 слов с разрядностью 1, а ППЗУ типа К155РЕЗ содержит 32 слова с разрядностьв 8.

            Быстродействие запоминающего устройства характеризуется величиной времени обращения. Время обращения - это интервал времени от момента подачи сигнала записи или считывания информации до момента завершения операции, т.е. минимальный интервал времени между двумя последовательными сигналами обращения к запоминающему устройству. Это время может составлять от долей до единиц микросекунд в зависимости от типа устройства.



            2.4. В качестве примера запоминающего устройства рассмотрим БИС РПЗУ типа КР1601РР1 информационной емкостью

                    Синф 1К х 4 = 4 Кбит (1К = 210 =1024 ).



            Условно-графическое обозначение микросхемы приведено на рис.1.





Рис.1



На рис.1 использованы следующие обозначения:



A0 ¸ A9 - входы адреса

D0 ¸ D3 - входы / выходы данных

CS - выбор кристалла

RD - вход сигнала считывания

PR - вход сигнала программирования

ER - вход сигнала стирания

UPR -вход напряжения программирования



            Режимы  работы микросхемы представлены в таблице 1.



Таблица 1

CS

ER

PR

RD

A0¸A9

UPR

D1/0

Режим

0

X

X

X

X

X

Roff

Хранение

1

0

1

0

X

-33¸-31 B

X

Общее стирание

1

0

0

0

A

—//—

X

Избирательное стирание

1

1

0

0

A

—//—

D1

Запись данных

1

1

1

1

A

-33¸5 B

D0

Считывание



            2.4.1. В режиме хранения на вход С подается логический "0", при этом независимо от характера сигналов на других управляющих и адресных входах на выходах данных устанавливается высокоомное состояние ( Roff ).



            2.4.2. При подаче CS = 1, ER = 0, PR = 1 и  RD = 0 происходит стирание информации во всех ячейках памяти микросхемы, что соответствует для данной микросхемы установление всех ячеек в состояние логической "1".



            2.4.3. При подаче сигналов CS = 1, ER = RD = 0 происходит избирательное стирание информации только по одному адресу А, установленному на входах AО ¸ А9 .



            2.4.4. Для программирования РПЗУ на вход подается сигналы СS = 1 и  PR = 0. При этом обеспечивается запись по заданному адресу А информации, поступившей на входы DО ¸ D3.



            2.4.5. Для считывания информации по адресу А на вход микросхемы подаются сигналы СS = RD = 1. Считываемая информация поступает на выходы D0 ¸ DЗ микросхемы.



            2.4.6. В режиме стирания и программирования на вход UPR подается повышенное напряжение -33 ¸ -31 В. В режиме считывания это напряжение может иметь любое значение в интервале от -33 В до 5 В.



3. ОПИСАНИЕ ОБЪЕКТА И СРЕДСТВ ИССЛЕДОВАНИЯ

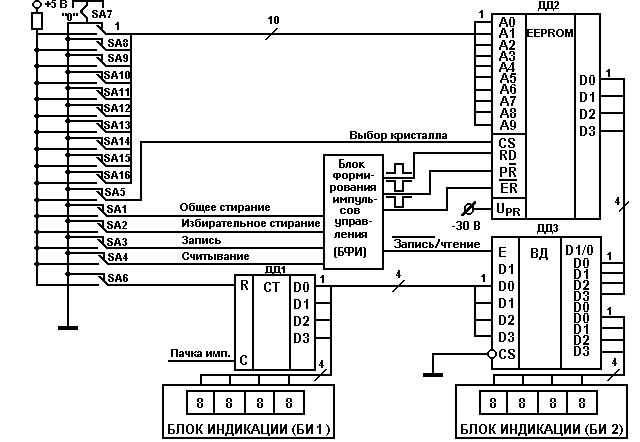

            Функциональная схема исследуемого устройства представлена на рис.2.



            3.1. Исследуемая микросхема запоминающего устройства ДД2 представляет собой РПЗУ с электрическим стиранием информации типа КР1601РР1, рассмотренное выше.



            3.2. Для задания кода адреса РП3У используются десять кнопок с фиксацией SA7 ¸ SA16. Отжатому состоянию кнопки соответствует сигнал логического "0", нажатому состоянию - сигнал логической "1" ( при этом загорается соответствующий светодиод ).



            3.3. Данные для записи в РПЗУ формируются с помощью генератора пачки импульсов и счетчика  СТ ( ДД1 ). Число импульсов задается с помощью четырех кнопок с фиксацией на блоке К32 под надписью "Программатор СИ". Генератор запускается путем нажатия поочередно кнопок "Устан.О" и “Пуск". Число импульсов подсчитывается счетчиком, собранном на микросхеме типа К155ИЕ5, и в двоичном коде через шинный формирователь ВД подается на вход данных РПЗУ. При необходимости счетчик  СТ  может быть обнулен с помощью кнопки  SA6.



            3.4. Шинный формирователь  ДДЗ  выполняет функцию коммутатора, обеспечивающего заданную пересылку четырехразрядных слов данных. С этой целью в микросхеме ДДЗ предусмотрены три различные группы входов / выходов.



            3.4.1. Входы  D1  предназначены для приема данных от внешних устройств ( например, счетчика импульсов ) и пересылки их в РП3У.



            3.4.2. Выходы D0 предназначены для передачи считываемых данных на блок индикации БИ2.



            3.4.3. Выводы D1/0 представляют собой входы или выходы микросхемы в зависимости от направления передачи данных.



            3.4.4. При подаче на управляющий вход шинного формирователя  Е сигнала логического "0" данные с входов  D1 подаются на выходы D 1/0. При подаче на вход  Е  сигнала логической "1" данные с входов  D 1/0 передаются на выход DО.



            3.5. Блок  формирования импульсов управления представляет собой устройство, формирующее сигнал управления работой РПЗУ.



            3.5.1. В режиме "0бщее стирание" БФИ формирует на входе ER РПЗУ сигнал логического "0". Сигнал формируется с помощью кнопки SА1 на блоке К32 путем перевода ее в нажатое состояние и обратно.



            3.5.2. В режиме "Избирательное стирание" БФИ формирует на входах  ЕР  и  РР РПЗУ сигналы логического "0". Сигналы формируются с помощью кнопки   SА2 путем перевода ее в нажатое состояние и обратно.



            3.5.3. В режиме "Запись информации" БФИ формирует сигналы логического "0" на входе PR РПЗУ и на входе Е шинного формирователя. Сигналы формируются с помощью кнопки SАЗ путем перевода ее в нажатое состояние и обратно. Указанные сигналы формируются при условии, что одна из кнопок  SА1  или  SA2 находится в отжатом состоянии.



            3.5.4. В режиме "Считывание информации" БФИ  формирует сигнал логической "1" на входе RD РПЗУ и на входе  Е  шинного формирователя. Сигналы формируются с помощью кнопки  SА4 путем перевода ее в нажатое состояние и обратно.  Считывание информации производится из ячейки памяти с заданным адресом  А. После считывания данные через шинный формирователь поступают на блок индикации БИ2.



            3.6. Блок индикации БИ1, расположенньй слева на передней панели блока К32, регистрирует число, находящееся в счетчике  СТ2 ( ДД1 ). Число представляется в десятичной форме с помощью двух семисегментных индикаторов ( третьего и четвертого ). Кнопка " IO |_ 2”, расположенная под индикатором, должна находиться в отжатом состоянии.



            Блок индикации БИ2, расположенный на панели справа, регистрирует данные, считываемые из РПЗУ. Информация на блоке индикации может быть представлена как в двоичной, так и в десятичной форме,



            3.7. Вышеуказанный ряд питающих напряжений, необходимый для функционирования исследуемого устройства, формируется с помощью  блоков пи-



Рис.2

тания стенда. Для подачи необходимых напряжений соответствующие кнопки питания должны находиться в нажатом состоянии, что сопровождается свечением индикаторов "+5" , "+15" , "-15" , "-30".



4. ПОРЯДОК ВЫПОЛНЕНИЯ РАБОТЫ



            Для исследования режимов работы РПЗУ подготовить исходную информацию в виде блока данных в двоичном коде и занести эти данные в таблицу (табл.2 ). Значения данных в десятичном коде предварительно согласовать с преподавателем.



            4.1. Исследовать работу РПЗУ  в режиме общего стирания информации.



            4.1.1. Выполнить операции, указанные в п.3.5.1. с учетом п.2.4., и провести общее стирание информации в РПЗУ.



            4.1.2. Провести считывание информации из РПЗУ по 8 последовательно расположенным адресам, начиная с адреса  А = 1. Результаты измерений занести в таблицу ( табл.2 ). Сделать выводы о работе РПЗУ в данном режиме.



            4.2.  Исследовать работу РПЗУ в режиме записи информации.



            4.2.1. Выполнить операции, указанные в п.3.5.3., и провести запись исходных данных по 8 последовательно расположенным адресам, начиная о адреса  А 1 в соответствии с табл.2



Таблица 2

№ п/п

Адрес

Исходные

данные

Общее

стир.

Запись

Избир.

стир.

Общее

стир.

1

2

3

4

5

6

7

8

0001

0010

0011

0100

0101

0110

0111

1000













12
