Регистр общего назначения GA служит в большинстве команд в качестве операнда. В качестве базового он используется для указания адреса операнда, находящегося в памяти. Перед началом ПДП- пересылок программа канала загружает в GA адрес источника или приемника данных.

Регистр общего назначения GB функционально взаимозаменяем с регист­ром GA. Если GA загружен адресом источника ПДП- пересылки, то GB должен  быть загружен адресом приёмника, и наоборот.

Регистр общего назначения GC используется программой канала как  операнд или базовый регистр. Используется при выполнении ПДП - пересылок, когда осуществляется перекодировка данных. В этом случае, перед началом пересылки, программа канала загружает в GC начальный адрес таблицы пере­кодировки. В процессе пересылки его содержимое не изменяется.

Указатель команд ТР загружается начальным адресом программы в про­цессе инициализации канала общим УУ на выполнение задания. Во время  выполнения программы (задания от ЦП) ТР играет роль счетчика команд. Так как ВМ89 не содержит указателя стека и не может выполнять стековых операций, возврат из программы осуществляется путём загрузки в TP адреса  возврата, который запоминается в памяти по команде CALL. Указатель за­дания является полностью программно-доступным (в отличие от регистра IP в ВМ86) и может использоваться программой как регистр общего назначения или базовый.

Однако делать это не рекомендуется, так как программа становится трудной для понимания.

Указатель блока параметров РР загружается общим УУ начальным адресом блока параметров в процессе инициализации канала на выполнение задания. В подготовленном сообщении расположение блока параметров в памяти определяет центральный процессор (см. табл. 4). Программа канала не может изменить содержимое регистра PP. Его удобно использовать как базовый для  пересылки данных в блок параметров. Для ПДП- пересылок регистр РР не используется.

Индексный регистр IX используется программой канала как регистр обще­го назначения. Он может также использоваться в качестве индексного регистра для адресации операндов, находящихся в памяти. В качестве разновидности индексной адресации, с помощью IX можно задать индексную адресацию с автоинкрементном, которая очень удобна при обработке массивов данных. Для ПДП - пересылок регистр IX не используется.

Счетчик байтов ВС в программе канала служит регистром общего на­значения. При ПДП- пересылке подсчитывает число пересланных байтов путём декрементирования значения, загруженного перед ее началом. Если пересылка должна заканчиваться по заданному числу пересланных байтов, то УУ вводом — выводом закончит её, когда содержимое ВС станет равным нулю.

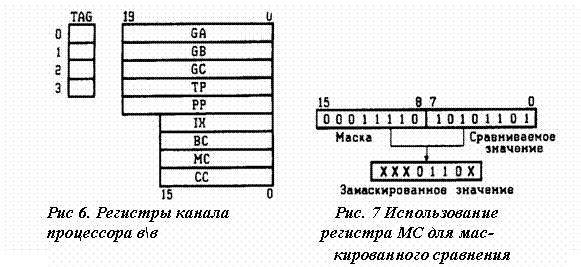

Регистр маскированного сравнения МС в программе канала может использоваться как регистр общего назначения или для маскированного сравнения. При ПДП- пересылке используется для маскированного сравнения. Маскиро­ванное сравнение позволяет сравнить выделенные разряды байта (операнда команды или пересылаемого байта) с заданным заранее значением. Для этого в старший байт МС загружается маска, выделяющая интересующие разряды, а в младший—сравниваемое значение (рис. 7). В программе, при выпол­нении команды условного перехода по маскированному сравнению (либо при ПДП- пересылке), определенный в ней операнд (либо пересылаемый байт) сравнивается с замаскированным значением.

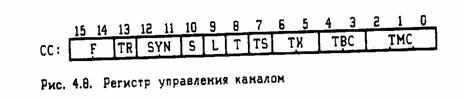

Регистр управления каналом СС используется в основном при ПДП- пересылках. Он служит для определения условий пересылки и указывает способ её окончания. Структура и обозначение управляющих полей СС представлены на  рис. 8. Пять старших полей определяют условие ПДП- пересылки:

 F (пересылка) определяет, откуда и куда пересылаются данные;

TR (перекодировка) — следует ли пересылаемые данные перекодировать;

SYN (синхронизация) — способ синхронизации пересылки;

S (источник) —  в каком регистре (GA или GB) находится адрес источника;

L (монополизация) — следует ли активизировать сигнал во время пересылки.

Четыре младших поля задают способ окончания пересылки:

TS указывает, что пересылка состоит в передаче только одного данного;

ТХ—что пересылка должна заканчиваться по внешнему сигналу (ЕХТ);

ТВС — по нулю в счетчике байтов (ВС);

TMC — по результатам маскированного сравнения.

Поле С не используется для ПДП-пересылок, а служит удобным средством управления приоритетом программы канала.
