Каналы передачи информации

Страница: 2/3

2) поскольку по радиоканалу передаётся большое количество информации, то для её хранения необходимо применение ЭВМ.

С одной стороны всё это можно рассматривать как недостаток, но с другой, данная система позволяет автоматизировать процесс передачи информации группам задержания и обеспечить передачу информации непосредственно на пейджер или сотовый телефон клиенту, что расширяет сервисные возможности охраны.

При обеспечении охраны большого количества объектов рассредоточенных на местности (гаражей, магазинов и т.д.) радиосистема ОПС должна быть построена по другому принципу.

Так как для связи между объектовыми радиостанциями и ПЦО по направлениям, приходится использовать дополнительное оборудование, вследствие чего, возникают организационные трудности по использованию радиочастотного диапазона (пропорционально количеству объектов), а, следовательно, такой метод связи не целесообразен и не перспективен.

В радиосети возникает проблема разделения каналов от радиостанций на разных объектах.

Частотный метод применяется для разделения аналоговых сигналов, при этом, с увеличением количества объектов, значительно возрастает полоса частот канала радиостанций ПЦО. Из-за использования полосовых фильтров и преобразователей частоты, усложняется приёмно-передающая аппаратура, что ограничивает применение данного метода построения радиосистемы охраны.

Если использовать временной метод, то возможно построение синхронных и асинхронных радиосистем.

При синхронном построении – информация о состоянии различных объектов передаётся в различные моменты времени, т.е. на входе приёмника, в каждый момент времени, присутствует сигнал только одной объектовой радиостанции.

Основной недостаток – сложность синхронизации.

Другой недостаток – необходимо постоянное поддержание синхронной работы системы, т.е. постоянной работы радиостанций на передачу, что осложняет ЭМО в районе развёртывания радиосистемы.

Объектовое охранно-пожарное оборудование

Передатчик системы мониторинга

Приёмная станция мониторинга (принтер)

Передатчик

пейджинга

Пейджер

Базовый компьютер

Передатчик сайта МРТ 1327

Радиотелефон

Оператор силовой структуры

Передатчик оператора

Охрана

При асинхронном построении – объектовые радиостанции включаются на передачу в произвольные моменты времени (при возникновении нарушений на охраняемом объекте). При таком построении, есть вероятность появления на входе радиостанции ПЦН одновременно сразу нескольких сигналов от объектовых радиостанций. Разделение таких сигналов возможно кодовым методом с применением сложенных сигналов (широкополосных) и методов оптимальной фильтрации.

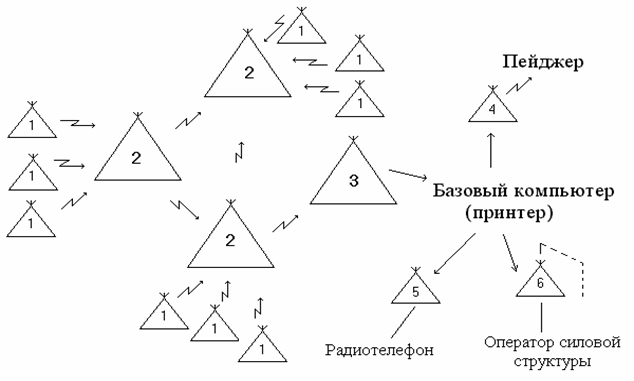

1. Объектовые станции.

2. Сотовая станция.

3. Базовая станция.

4. Пейджинговая станция.

5. Передатчик МРТ 1327.

6. Передатчик оператора.

Одной из основных проблем использования радиосистем в целях охраны, является обеспечение ЭМС средств связи и радиосистем охраны. При повышении мощности, излучаемой радиостанциями свыше 10 МВт., необходимо согласование использования таких радиосистем с Государственным комитетом радиочастот (ГКРЧ), что не всегда достижимо. В связи с этим, представляет интерес построение радиосистем охраны на базе минисотовых радиосистем с временным или кодовым разделением каналов. Так как, в минисотовых системах, жесткой синхронизации с временным разделением добиться сложнее, чем в рассмотренных выше, то предпочтительным является применение, в таких системах, кодового метода разделения каналов.

В этом случае, расстояние между объектовыми и сотовыми, сотовыми и базовыми радиостанциями не больше 200-300 метров, то есть, мощность, излучаемая этими радиостанциями не более 10 МВт, что позволяет их использование без согласования с ГКРЧ.

3. Задача № 1

Рассчитать минимально допустимый диаметр жил кабеля, выбрать его марку для организации абонентской линии длинной L=4,8 км. Для выбранной марки кабеля и указанной длинны абонентской линии, рассчитать сопротивление шлейфа, рабочую ёмкость, сопротивление изоляции.

Так как собственное затухание кабеля абонентской линии не должно превышать 4,3 Дб, поэтому:

Из таблицы 1 (методического пособия) выбираем кабель, коэффициент затухания которого наиболее близок, но не превышает рассчитанный.

Для организации абонентской линии длинной 4,8 км целесообразно выбрать кабель типа ТГ с диаметром жил 0,7 мм.

Сопротивление шлейфа линии определим из выражения:
