Устройства приёма-обработки сигналов УПОС

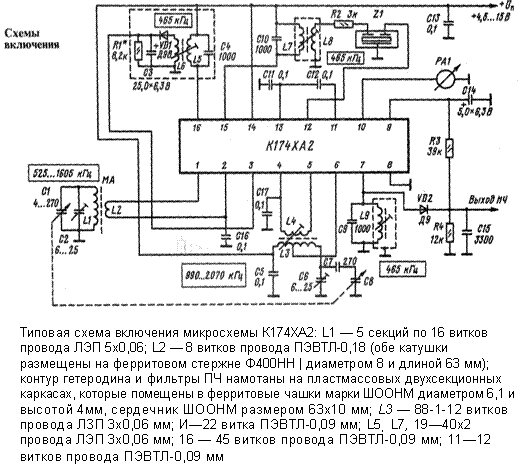

. Параметры Микросхемы К174ХА2, типовые включения

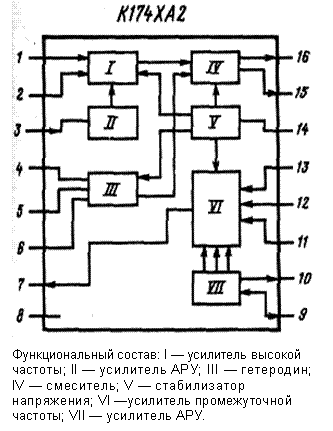

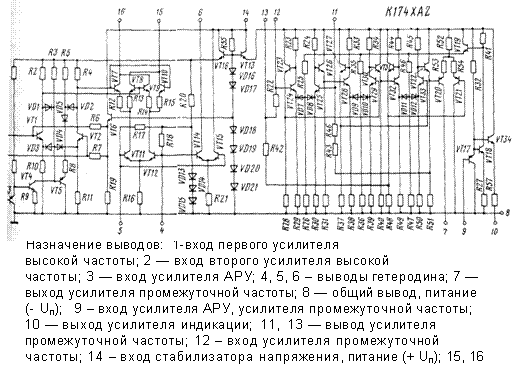

К174ХА2 представляет собой многофункциональную микросхему радиоприемного тракта, выполняющую функции усиления и преобразования сигналов с частотой до 27 МГц. В состав микросхемы входят: усилитель ВЧ сигнала с АРУ, смеситель, гетеродин, усилитель ПЧ с АРУ.

Корпус типа 238.16-2 (см. К174АФ1). Вес не более 1,5 г.

Электрические параметры

Номинальное напряжение питания 9В

Ток потребления при Uп = 9В, Т= +25°С, не более…………………16мА

Отношение сигнал-шум при Uп = 9В, ¦вх = 1МГц, Uвх = 10мкВ, m = 0,8; Т= +25°С, не более……… 24 дБ

Выходное напряжение низкой частоты при Uп = 9В, ¦вх = 1МГц,

¦ ПЧ = 465 кГц, ¦м =1 кГц, m = 0,8; Т=+25°С:

при Uвх = 20мкВ, не менее…… 60 мВ

при Uвх = 5 ´103мкВ…… .100 560мВ

Изменение выходного напряжения низкой час­тоты, при изменении напряжения источника питания в диапазоне 4,8 .9В, при ¦=1МГц,

¦м =1кГц, m=0,3, Uвх =10мкВ, Т=+25°С, не более…………….6 дБ

Верхнее значение частоты входного сигнала при UП = 9В, Т=+25°С,

не менее ………………….….27 МГц

Коэффициент гармоник при UП = 9 В, ¦вх= 1МГц, ¦ПЧ = 465кГц,

¦м =1кГц, m = 0,8; Т=+25° С, не более:

при Uвх = 5 ´105мкВ………………………………………………………………… .… .10%

при Uвх = 3 ´104мкВ……………….……………………………………………………… 8%

Входное сопротивление УПЧ при UП = 9 В, Т=+25°С, не менее…………3 кОм Входное сопротивление УВЧ при UП = 9 В, Т=+25°С, не менее……… …3 кОм

Выходное сопротивление УПЧ при UП = 9 В, Т=+25°С, не менее……… 60 кОм

Предельные эксплуатационные данные

Напряжение питания ….………………………………………………………….4,8 .15 В

Максимальное входное напряжение………………………………………………… 2В

Максимальная температура кристалла……………………………………….+125° С

Температура окружающей среды…………………………………………. -25 .+55°С

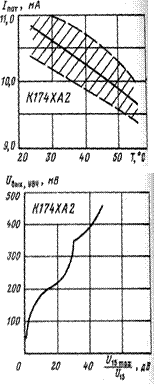

Зависимость тока потребления от тем­пературы окружающей среды при UП = 9 В. Заштрихована область раз­броса значений параметра для 95% микросхем. Сплошной линией показа­на типовая зависимость.

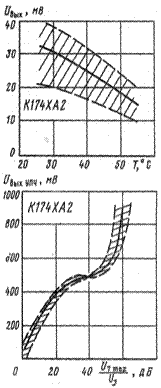

Зависимость выходного напряжения от температуры окружающей среды при UП =В, ¦вх=1 МГц. Заштрихова­на область разброса значений пара­метра для 95% микросхем. Сплошной линией показана типовая зависимость.

Зависимость изменения коэф­фициента передачи УПЧ от уп­равляющего напряжения на час­тоте ¦ ПЧ = 465 кГц при UП = 9 В. Заштрихована область разброса значений параметра для 95% микросхем. Сплошной линией показана типовая зависимость.

Зависимость изменения коэф­фициента передачи УВЧ от уп­равляющего напряжения на час­тоте входного сигнала ¦вх = 1МГц при UП = 9В, ¦ ПЧ =465 кГц.

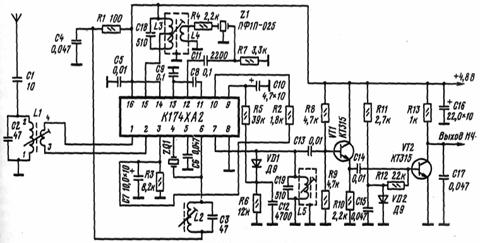

Принципиальная схема приемника радиоуправления моделями [23]. Входная и гетеродинная матушки намотаны на полистироловых цилиндрических каркасах диаметром 5 мм и содержат ^соответственно 11,2 и 11 витков провода ПЭВ-2 диаметром 0,2мм. Катушки ФПЧ намотаны на [двухсекционных каркасах, помещенных в ферритовые чашки марки 1000НМ диаметром 6,1 и высотой 4 мм и содержат 48+48 витков провода ПЭВ-2 диаметром 0,1 мм; катушка связи L4 содержит 22 витка провода ПЭВ-2 диаметром 0,07 мм и намотана поверх катушки L3

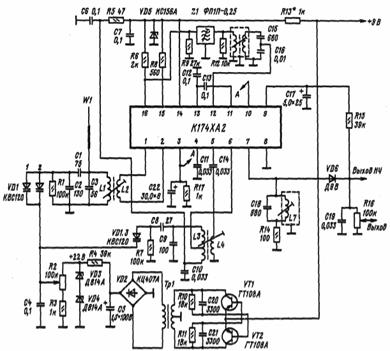

Принципиальная схема малогабаритного КВ-приемника [22 ]. Входной контур и контур гетеродина намотаны на полиетироловом цилиндрическом каркасе диаметром 7,5мм и содержат: L1—15 витков провода ПЭЛШО-0,3 мм; L2—4 витка теми же проводами соответственно. Катушки фильтров ПЧ намотаны на пластмассовых двухсекционных каркасах, которые помещены в ферритовые чашки марки 100QHM диаметром 6,1 и высотой 4 мм и имеют подстроечный сердечник 1000НМ размером МЗ х 10 мм; LJ — 6 витков, L6—115 витков, L7—100 витков провода

ГТЭВ-2 диаметром 0,12мм

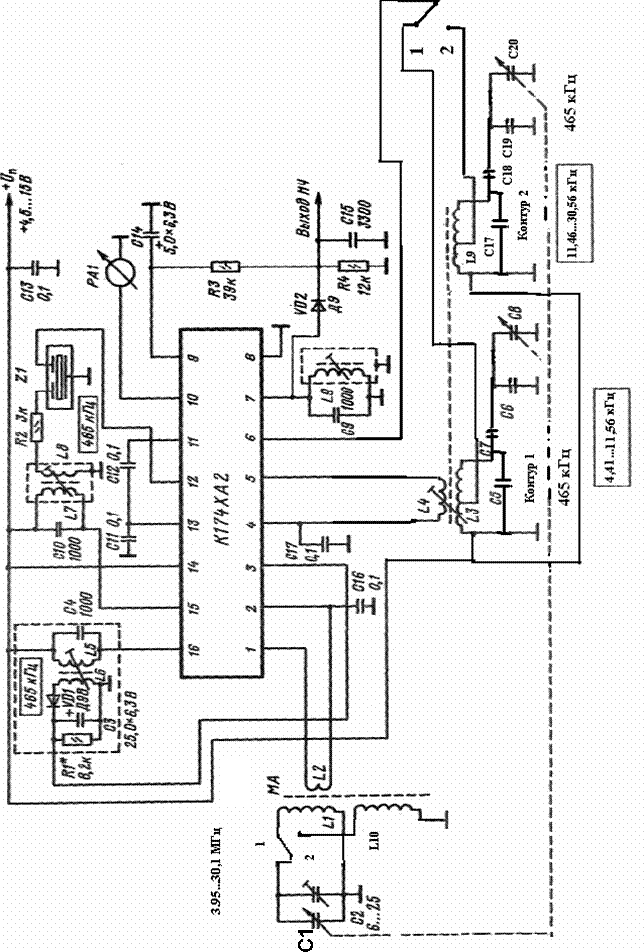

10. Расчётная схема включения Микросхемы К174ХА2

Отличительной особенностью данной схемы включения от типовых являются параметры некоторых элементов, а также два параллельных гетеродинных контура и две входные катушки, которые попарно переключаются спаренным переключателем, что приводит к переключению поддиапазонов приёма с первого (3,95 – 11 МГц) на второй (11 – 15,8 МГц и более).

Изменённые и добавленные номиналы (по сравнению с типовой схемой):

Переменная ёмкость С1 – 10…600 пф.

Ёмкости: С5 – 12 пф.

С6 – 10 пф.

С7 – 2,7 нф.

С17 – 12 пф.

С18 – 6,8 нф.

С19 – 11 пф

Индуктивность входного контура L1 – 4,2 мкГн.

Индуктивность гетеродинного контура L3 – 3,8 мкГн.

Индуктивность входного контура L10 – 0,5 мкГн.

Индуктивность гетеродинного контура L3 – 0,5 мкГн

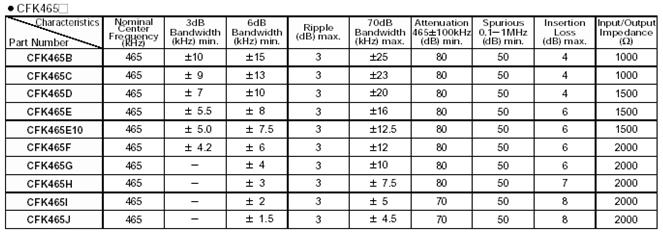

Керамический фильтр Z1 - CFK465E10

11. Выводы.

Данная микросхема К174ХА2 полностью соответствует требованиям, предъявленным в техническом задании:

Чувствительность в 200 микровольт абсолютно обеспечивается микросхемой, так как её номинальная чувствительность составляет 10 микровольт. (п.9 стр.19)

Ослабление по зеркальному каналу в 12 децибел обеспечивается микросхемой (входными цепями), которое при расчёте составило 19,52 децибела. (п.6 стр.14)

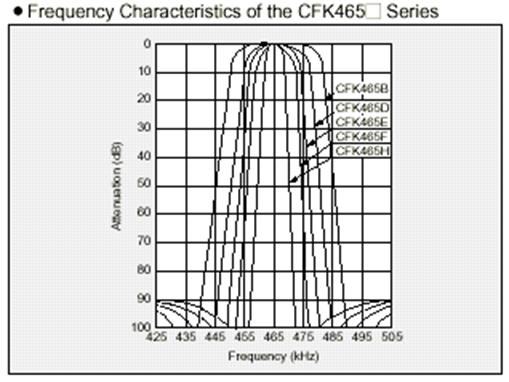

Ослабление соседнего канала в 34 децибела обеспечивается керамическим фильтром CFR465E10 с параметрами ±5.0 кГц/3 dB,

±12 кГц/70 dB. (п.8 стр.18)

Выходная мощность в 0,5 Ватта обеспечивается типовой схемой включения. (стр.20)

Полоса пропускания 9,5 килогерц и диапазон принимаемых частот достигается входной и гетеродинной цепями, а также керамическим фильтром.

Эффективность АРУ, оцениваемая пропорцией соотношений амплитуд двух входных и двух выходных сигналов составила:

Входные сигналы – 20 lg.(5000 мкВ/20 мкВ) = 48 дБ,

Выходные сигналы – 20 lg.(560 мВ/60 мВ) = 19 дБ,

что превышает параметры технического задания, но не вредит работе
