Устройство синхронизации информационных импульсов, поступающих в произвольные моменты времени, с ближайшим спадом тактового импульсаСтраница: 21/23
Представим в оболочке OrCAD системы логических уравнений, полученных в результате минимизации.

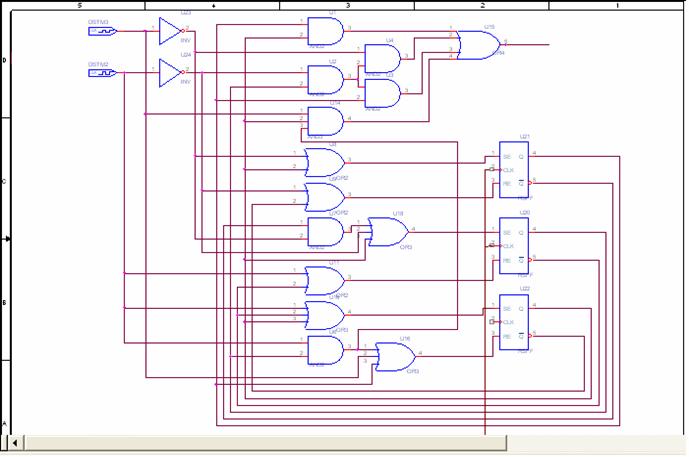

 Полученная в результате схема представлена на рисунке:
Схема автомата в оболочке OrCAD,

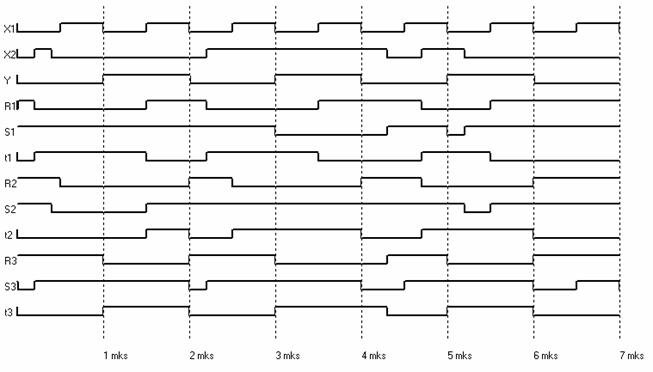

Временные диаграммы работы этой схемы приведены на следующем рисунке.(Низкий уровень – логический 0, высокий – логическая единица):
Временные диаграммы
По временным диаграммам видно, что смоделированная логическая схема функционирует правильно.
Разработка принципиальной схемы устройства Основные параметры типовых ИС | Техно логия | Тип | Серия | Параметр | | Рпот, мВт | tр. тип, нс | tр. макас, нс | Эпот., пДж | | Б и п о л я р н ы е |
ТТЛ (Si)
быстродействующие |
130
К131 | 22 22 | 6 6 | 10 10 | 132 132 | |
ТТЛ (Si)
Стандартные |
К133
КМ133
К155
КМ155 | 10 10 10 10 | 10 10 10 10 | 22 22 22 22 | 100 100 100 100 | |
ТТЛ (Si)
Маломощные |
134 | 1 | 33 | 100 | 33 | |
ТТЛШ (Si)
быстродействующие |
530
КР531
КМ531 | 19 19 19 | 3 3 3 | 5 5 5 | 57 57 57 | |
ТТЛШ (Si)
маломощные |
533
К555
КМ555 | 2 2 2 | 9,5 9,5 9,5 | 20 20 20 | 19 19 19 | |
ТТЛШ (Si)
быстродействующие
усовершенствованные |
1531
КР1531 | 4 4 | 3 2 | 6 3,9 | 12 8 | |
ТТЛШ (Si)
маломощные
усовершенствованные |
КР1533 | 1 | 4 | 11 | 4 | |
ЭСЛ (Si) |
100
К500
К1500 | 25 25 40 | 2 2 0,75 | 2,9 2,9 0,75 | 50 50 30 | | Уни по ляр ные |
КМОП (Si) |
К561
564
1564
КР1554 | 0,0025 на 1 МГц | 45 45 10 3,5 | 200 200 45 17 | 0,1 0,1 0,025 0,008 | |
НОПТШ (GaAs) |
К6500 | 3 6 | 0,1 | 0,42 | 0,3 0,6 |
Примечания.
Рпот.- средняя потребляемая мощность.
tр. тип, tр. макас.- время задержки распространения сигнала типовое, максимальное.
Эпот.- потребление энергии на один бит информации (энергия переключения).
Допустимые параметры проектируемой схемы при реализации на ИС различных серий | Серия ИС | Параметр | | Глубина схемы | Сложность схемы | |
130, К131 | 100 | 3 | |
К134 | 10 | 80 | |
К133, КМ133 | 45 | 8 | |
К155, КМ155 | 45 | 8 | |
К555, КМ555 | 20 | 40 | |
533 | 20 | 40 | |
530 | 200 | 4 | |
КР531, КМ531 | 200 | 4 | |
КР1533 | 90 | 80 | |
1531 | 166 | 20 | |
КР1531 | 256 | 20 | |
100, К500 | 344 | 3 | |
К1500 | 1333 | 2 | |
К561 | 5 | 32000 | |
564, 1564 | 5 | 32000 | |
КР1554 | 58 | 32000 | |
К6500 | 2380 | 20 |
|
