Студентам > Курсовые > Усилитель широкополосный

Усилитель широкополосный

Страница: 4/7

5) Рассчитаем емкость эмиттерного перехода:

Cэ==, (3.48)

где Cэ - ёмкость эмиттера;

fт - справочное значение граничной частоты транзистора.

6) Найдем сопротивление транзистора:

Ri = , (3.49)

где Ri - выходное сопротивление транзистора;

Uкэ0(доп), Iк0(доп) - соответственно паспортные значения допустимого напряжения на коллекторе и постоянной составляющей тока коллектора.

7) Рассчитаем крутизну:

(3.50)

3.5 Переход к однонаправленной модели транзистора

Т.к рабочие частоты усилителя заметно больше частоты , то из эквивалентной схемы можно исключить входную ёмкость, так как она не влияет на характер входного сопротивления транзистора. Индуктивность же выводов транзистора напротив оказывает существенное влияние и потому должна быть включена в модель. Эквивалентная высокочастотная модель представлена на рисунке 3.7.

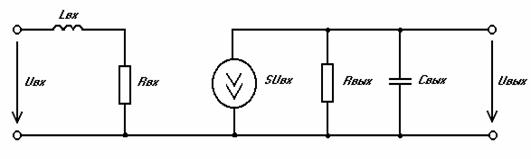

Рисунок 3.7- Однонаправленная модель транзистора

1) , (3.51)

где - статический коэффициент передачи по току транзистора.

2) (3.52)

3) Постоянная времени транзистора:

(3.53)

4) Входная ёмкость каскада:

(3.54)

5) Входное сопротивление каскада:

(3.55)

6) (3.56)

7) Коэффициент усиления транзистора по напряжению в ОСЧ:

(3.57)

8) Выходная ёмкость:

(3.58)

9) Постоянная времени в ОВЧ:

(3.59)

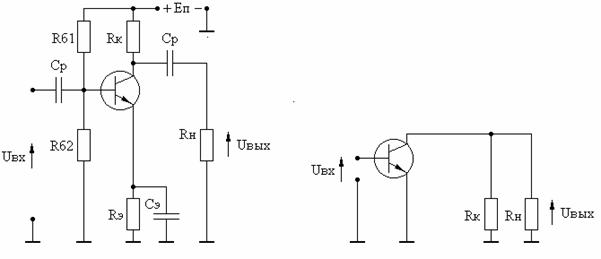

Рисунок 3.8- Принципиальная схема некорректированного каскада и эквивалентная схема по переменному току

Для расчета искажений в ОВЧ предварительно распределим искажения так:

-заданные искажения 2 дБ:

-на входной каскад 0,5 дБ;

-на оконечный каскад 1дБ;

-на искажения, вносимые входной цепью 0,5дБ.

При заданном уровне частотных искажений =1дБ, верхняя граничная частота полосы пропускания каскада равна:

==43,95МГц (3.60)

где Y=0,8912656 уровень искажений данного каскада.

Т.к. полученная верхняя частота получилась выше требуемой (40МГц), то ВЧ коррекция не требуется.

4 Расчет промежуточного каскада

4.1 Расчет рабочей точки для промежуточного каскада

На выходе оконечного каскада необходимо получить напряжение равное , по полученным расчетам оконечный каскад имеет

Входное сопротивление и входную ёмкость оконечного каскада возьмем из (3.54) и (3.55), т.е. , , следовательно, на входе оконечного каскада и выходе предоконечного необходимы импульсы амплитудой равной (4.1)

Рассчитаем рабочую точку предоконечного каскада с учетом полученных данных(=):

1) , (4.2)

где - напряжение рабочей точки или постоянное напряжение на переходе коллектор эмиттер;

- напряжение на выходе усилителя;

- остаточное напряжение на транзисторе.

2) Найдем эквивалентное сопротивление оконечного контура на граничной частоте :

(4.3)

3) (4.4)

4) =1,1=22,684332мА, (4.5)

где - постоянная составляющая тока коллектора;

- сопротивление нагрузки по сигналу.

5) Мощность, рассеиваемая на коллекторе транзистора равна

(4.6)

4.2 Выбор транзистора для промежуточного каскада

Найдем необходимые предельные характеристики транзистора:

1) (4.7)

2) (4.8)

3) (4.9)

4), (4.10)

где из технического задания.

Т.к. все необходимые предельные параметры, кроме граничной частоты, значительно меньше аналогичных справочных значений для маломощных транзисторов, то при выборе транзистора основным критерием будет граничная частота (fT).

По необходимым предельным характеристикам был выбран транзистор KT316А. Ниже перечислены характеристики транзистора:

Это кремниевый эпитаксиально - планарный n-p-n переключательный маломощный и СВЧ усилительный с ненормированным коэффициентом шума транзистор. Выпускаются в металлостеклянном корпусе с гибкими выводами.

Основные параметры транзистора:

1) Граничная частота коэффициента передачи по току в схеме с ОЭ:

fГ =1000 МГц;

2) Постоянная времени цепи обратной связи:

τс=50пс;

3) Емкость коллекторного перехода при Uкб=5В:

Ск=2пФ;

4) Емкость эмиттерного перехода:

Cэ=1,2пФ;

5) Максимально допустимое напряжение на переходе К-Э:
