Проектирование однополосного связного передатчика

Страница: 5/6

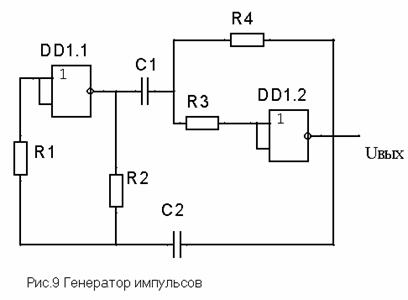

Для импульсного источника питания рассчитывается генератор импульсов (рис.10). Параметры элементов схемы выбираются следующим образом:

R1 = R2; C1 = C2; R3 = R4;

Причем R3 >> R1.

Период симметричного меандра, при напряжении питания инверторов 12 В, равен T = 2,2·R1·C1.

Для построения импульсного источника питания зададимся частотой f = 20кГц Þ период следования импульсов равен Т = 50 мкс.

Если выбрать R1 = R2 = 300 кОм , тогда величина емкостей равна C1 = C2 = 68 нФ, а значения R3 = R4 = 1 МОм. Сигнал с выхода генератора попадает на входы ключей собранных на инверторах, с усилителем мощности после каждого ключа. Сигнал с выходов усилителей попадает на трансформатор напряжения. С трансформатора снимаются два напряжения два переменных 20 В и 9 В, которые выпрямляются на двух аналогичных схемах, включающих в себя диодный мостик и RC-цепь. Выпрямленное напряжение стабилизируется на стабилизаторах, на микросхемах. Для стабилизации 20 вольт микросхема К142ЕН8А, для 9 вольт – К142ЕН9Г. Микросхемы представляют собой стабилизаторы напряжения с

фиксированными выходными напряжениями и защитой от перегрузок по току. Микросхемы К142ЕН8А и К142ЕН9Г, конструктивно оформлены в корпусе типа 4116.4-2, предназначены для стабилизации напряжения на выходах источников питания. Назначение выводов: 2 – выход; 8 – общий; 17 – вход. Параметры микросхем приведены в таблице 2.



Таблица 2

Параметры

Режим измерения

К142ЕН8А

\К142ЕН9Г

Uвых, В

Uвх = 20 В, Iвых = 10 мА

9 ± 0,27

-

Uвх = 30 В, Iвых = 10 мА

-

20 ± 0,6

Кнс.U, %/В

Uвх = 20 В, Iвых = 10 мА

£ 0,05

-

Uвх = 30 В, Iвых = 10 мА

-

£ 0,1

Кнс.I, %/А

Uвх = 12 В.

£ 0,67

-

Uвх = 30 В.

-

£0,67

ТКН, %/°C

Uвх = 20 В, Iвых = 10 мА

£ 0,03

-

Uвх.max , B

Т = -45 …100 °С

£ 35

40

Iвых.max , A

Т = -45 …85 °С

£ 1,5

1

Pрас , Вт

Т = -45 …85 °С

-

6

4 Расчет токов в ветвях и напряжений на узлах

ОК и ФНЧ

Значения напряжений и токов, необходимых для выбора элементов были получены с помощью программного пакета Workbench, который позволяет сделать имитацию работы построенной схемы. Полученные значения приведены в таблице 3.

Таблица 3.

Элемент

Значение

Напряжение (В)

Ток (мА)

L16

160,7нГн

16

316

L15

309 нГн

46,3

476

L14

309 нГн

49,5

510

L13

160,7нГн

16,1

318

L12

0,9 мкГн

20



С31

91,5 пФ

22,5

646

С30

103,2 пФ

28,4

921

С29

91,5 пФ

24,9

714

1. Необходимо уточнить расчетное значение индуктивностей с учетом влияния дросселя питания, т.к. индуктивность дросселя больше чем на порядок превышает индуктивности, то расчетное значение индуктивностей равно:

2. Задаемся отношением длинны намотки катушки l к ее диаметру D

3. Диаметр провода катушки выбирается исходя из соображений ее допустимого нагрева
