Система абонентского радиодоступа технологии DECT

Страница: 2/4

КБС можно устанавливать возле АТС или выносить, используя имеющиеся у оператора системы передачи.

КБС устанавливается внутри помещений.

4.2 Базовая станция

Базовые станции (БС) предназначены для организации радиоканала, обеспечивающего доступ к абонентским радиоблокам.

В состав системы «Гудвин Бородино» могут входить БС двух типов:

- с интерфейсом Е1 (БС-Е1);

- с интерфейсом G.SHDSL (БС - G.SHDSL).

Базовая станция с интерфейсом Е1 обеспечивает 12 разговорных каналов при подключении непосредственно к КБС или 10 разговорных каналов при подключении к КБС через МБС.

Базовая станция с интерфейсом G.SHDSL подключается к КБС через МБС G.SHDSL-типа и обеспечивае5т от 4 до 8 разговорных каналов и до 4 каналов для передачи данных.

Таким образом, через одну БС G.SHDSL-типа одновременно могут иметь доступ к системе связи 4-8 абонентов, через одну БС Е1-типа – 10-12 абонентов.

Максимальное (рекомендуемое) число абонентов, обслуживаемых одной БС, составляет 30…80 абонентов.

Питание базовых станций может осуществляться как дистанционно от МБС, так и от автономного источника.

При дистанционном питании сопротивление шлейфа питания не должно превышать 150 Ом.

БС имеет два ВЧ-разъема для подключения АФУ.

В системе «Гудвин Бородино» могут использоваться АФУ нескольких типов, что позволяет организуемым системам быть экономически эффективными (для различных вариантов применения). Например, могут быть использованы АФУ с различными коэффициентами усиления антенн (Ку=7.5 …16 dBi) с диаграммой направленности от 600 до 1200 в горизонтальной плоскости. Рекомендуется применение направленной антенны с кроссполяризацией.

АФУ могут быть расположены на опорах мачт, на стенах зданий и т.д.

При установке в непосредственной близости нескольких АФУ для избежания их взаимовлияния рекомендуется разносить антенны на расстояние больше одного метра.

4.3 Терминальный абонентский радиоблок

Терминальный абонентский радиоблок (ТАРБ) предназначен для обеспечения радиодоступа пользователей к базовой станции.

ТАРБ представляет собой стационарное устройство стандарта DECT-GAP, имеющее абонентское 2-х проводное окончание (a/b интерфейс) для подключения стандартных абонентских устройств (АУ)(см.рис.2).

рис.2 .Состав абонентского оборудования.

В качестве ТАРБ используются абонентские радиоблоки стандарта DECT – GAP «Гудвин – Таруса – С» производства концерна « Гудвин»,имеющий сертификат соответствия Госкомсвязи РФ №ОС /1 – РД 88 от 28.12.2000г.

4.4 Абонентское устройство

В качестве абонентских устройств (АУ) возможно применение телефонных аппаратов различных типов и производителей с частотным и импульсным набором, а так же факсов и модемов. Скорость передачи факсов и данных до 9,6 кбит/с. Кроме того, возможно использования некоторых видов таксофонов.

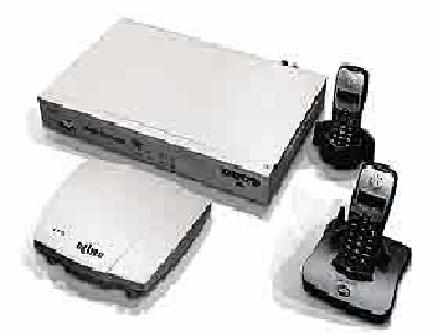

рис 3 наглядное представление оборудования стандарта DECT

4.5 Рабочее место оператора

Рабочее место оператора (РМО) предназначено для обеспечения работы оператора по управлению системой (конфигурированию системы, абонентов), техническому обслуживанию и диагностике оборудования.

Компьютер РМО подключается к КБС через модем или сеть Ethernet.

4.6 Мультиплексор базовых станций

Мультиплексор базовых станций (МБС) предназначен для разделения / объединения потоков Е1, идущих от КБС на несколько БС.

В состав системы «Гудвин Бородино» могут входить МБС двух типов:

- с интерфейсом базовых станций Е1 (МБС – Е1)

- с интерфейсом базовых станций G.SHDSL (МБС – G.SHDSL).

Мультиплексор базовых станций с интерфейсом Е1 предназначен для разделения/объединения потока Е1, идущего от КБС и содержащего 30 В – каналов, на 3 направления по 10 В каналов в каждом. Таким образом, к МБС – Е1 может быть подключено три 10 - канальных БС с интерфейсом Е1.

Питание МБС – Е1 может осуществляться как от контроллера БС (при удалении до 1.5 км.), так и от внешнего источника питания. В последнем случае рекомендуется использовать источник бесперебойного питания.

Мультиплексор базовых станций с интерфейсом G.SHDSLпредназначен для разделения /объединения потока Е1,идущего от КБС и содержащего 30 В – каналов, на 4 потока G.SHDSL. Таким образом, к МБС – G.SHDSL может быть подключено четыре БС с интерфейсом G.SHDSL.

Количество каналов в G.SHDSL – потоках программируется и может составлять от4 до 12 В – каналов в каждом.

Питание МБС – G.SHDSL осуществляет от внешнего источника питания (рекомендуется использовать источник бесперебойного питания).

4.7 Регенератор цифровых потоков Е1

Регенератор цифровых потоков (РЦП) предназначен для увеличения дальности расположения БС от КБС. РЦП обеспечивает передачу двух потоков Е1 в обе стороны. Таким образом, с применением РЦП удаление БС от КБС при соединении электрическим кабелем может достигать 3 – х км.

Питание РЦП может осуществляться как от контролера БС (при удаление до 1 км), так и от внешнего источника питания. В последнем случае рекомендуется использовать источник бесперебойного питания.

4.8 Репитер базовых станций

Репитер базовых станций (РБС) предназначен для регистрации сигналов, идущих от БС к ТАРБ и обратно, с целью увеличения дальности расположения ТАРБ от БС, а также с целью создания зон локальной мобильности абонентов с ПАРБ (в радиусе до 200 км от РБС).

Питание РБС – автономное от внешнего источника (рекомендуется использовать источник бесперебойного питания).

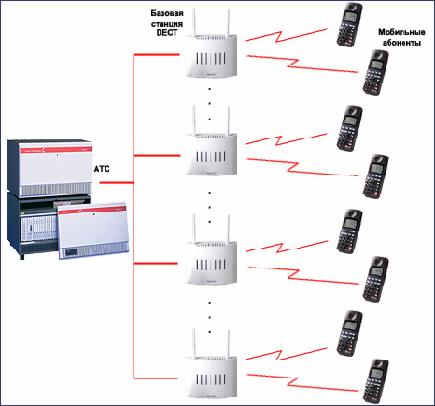

рис 4 репитер БС

4.9 Подключение системы «Гудвин Бородино» к телефонной сети общего пользования

Система «Гудвин Бородино» подключается к ЦСИС ОП по интерфейсу на первичной скорости PRI с протоколом сигнализации EDSS1. При подключении к опорной АТС телефонной сети общего пользования (ТфОП) с интерфейсом 2ВСК (R1.5) необходимо использовать конвектор интерфейсов 2BCK/EDSS1; например, конвектор CSM производства ЛОНИИС, имеющий сертификат соответствия Госкомсвязи.

5 Функциональность DECT

Функциональность DECT-системы определяется, прежде всего, функциональностью оборудования УАТС, к которой она подключается, а также степенью интеграции контроллера управления DECT с УАТС, что влияет на доступность различных функций базовой телефонии и дополнительных видов обслуживания.

К функциям базовой телефонии относятся:

различные функции управления вызовом: перехват, переадресация, удержание, и др.;

пользовательские функции: индикация даты и времени на дисплее, идентификация вызывающей линии, имя вызывающей стороны, список непринятых вызовов с указанием времени и даты, телефонный справочник, различные варианты вызывного сигнала, календарь, возможность обмена SMS-cooбщения и др.
