Исполнительные и логические устройства

Страница: 4/6

Не трудно заметить, что общей шиной является шина +Uп, в результате чего потенциалы точек схемы отрицательны относительно общей шины. Однако в схеме токового ключа так же, как и в схемах ТТЛ, реализован принцип положительной логики, при котором большему выходному напряжению соответствует сигнал логической 1, а меньшему – сигнал логического 0.

Быстродействие такого ключа весьма велико, так как, во-первых, транзисторы принципиально не заходят в область насыщения, и, во-вторых, мал логический перепад напряжений между значениями логического нуля и логической единицы. Последнее реализовано выбором малых сопротивлений резисторов Rк1 и Rк2 схемы, что крайне полезно с точки зрения уменьшения постоянной времени перезаряда выходной емкости транзистора.

С токового ключа снимаются одновременно два сигнала – прямой и инверсный, связанные с сигналом х0 на входе схемы соотношениями:

y1 = x0

y0 =

Следует отметить, что схемотехнически токовый ключ, в соответствии с рисунком 6, повторяет схему дифференциального усилителя постоянного тока.

Выходное напряжение, снимаемое с выходов y1 и у0 всегда больше Uоп, так как транзисторы VT1 и VT2 всегда работают в ненасыщенном режиме. Поэтому непосредственное последовательное включение нескольких таких ключей невозможно. Для этого необходим согласующий каскад. В качестве такого согласующего каскада используются схемы эммитерных повторителей включенных между выходами токового ключа и выходами элемента.

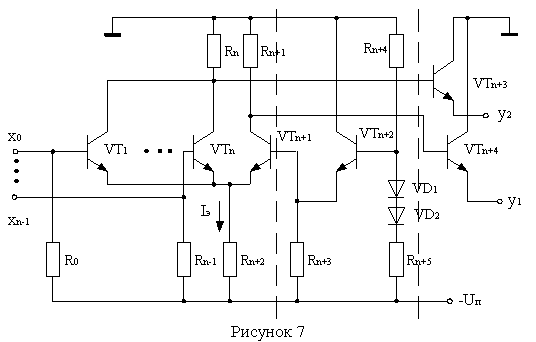

Полная схема БЛЭ, выполненного на основе токового ключа, приведена в соответствии с рисунком 7. Базовый элемент получен путем замены входного транзистора VT1 токового ключа группой параллельно включе6нных транзисторов VT1 – VTn.

Функционально схему БЛЭ можно разбить на три узла:

1. Токовый ключ на транзисторах VT1 – VTn+1 и резисторе Rn+2;

2. Источник эталонного напряжения, включающий параметрический стабилизатор на элементах Rn+4, VD1, VD2, Rn+5 и эммиторный повторитель на VTn+2 и Rn+3;

3. Выходные эммиторные повторители на транзисторах VTn+3 и VTn+4.

Цепь нагрузок транзисторов VTn+3 и VTn+4 вынесена из ИС БЛЭ, что способствует снижению рассеиваемой в ней мощности и расширению функциональных возможностей.

Диоды VD1, VD2 в задающей цепи источника эталонного напряжения служат для термокомпенсации напряжения Uоп.

Принцип действия и функциональные возможности БЛЭ ЭСЛ.

Предположим, что на все входы схемы, в соответствии с рисунком 7, х0, ., хn-1 подано напряжение, близкое к –Uп. Тогда транзисторы VT1 - VTn будут заперты. Весь ток резистора Rn+2 протекает через транзистор VTn+1, к выводу базы которого приложено напряжение Uоп. Этот транзистор поддерживается в активном режиме работы за счет действия глубокой последовательной отрицательной обратной связи по току. Если не учитывать обратные токи коллекторных переходов транзисторов VT1 - VTn, через резистор Rn протекает только базовый ток транзистора VTn+3 выходного эммиторного повторителя. Следовательно, напряжение на выходе близко к нулевому

Uy2 = -Iб VTn+3 · Rn – Uбэ VTn+3

Численно напряжение Uy2 примерно равно –0,9 В.

Через резистор Rn+1 кроме базового тока транзистора VTn+4 протекает ток Iк VTn+1, примерно равный Iэ. Эти токи создают на резисторе Rn+1 падение напряжения, равное:

URn+1 = (Iк n+1 + Iб n+4)Rn+1 = [(Iэ·h21э)/(h21э + 1)+ Iб n+4] ≈ Iэ · Rn+1

Это напряжение преобразуется выходным эммиторным повторителем на транзисторе VTn+4 в выходное напряжение Uy1, определяемое выражением:

Uy1 ≈ -Uбэ VTn+4 – IЭ · Rn+1

Численно напряжение Uy1 примерно равно –1,7 В.

Если хотя бы на один из входов схемы х0, ., хn-1 подано напряжение, превышающее по уровню Uоп (-1,3 В), соответствующий транзистор VT перейдет в активный режим работы. Его ток будет равен току Iэ, что приведет к смене уровней выходного напряжения:

Uy2 ≈ -Uбэ VTn+3 – IЭ · Rn

Uy1 = -Iб VTn+4 · Rn+1 – Uбэ VTn+4

Из сказанного следует, что рассмотренная схема реализует по входу y2 операцию ИЛИ-НЕ, а по выходу у1 – операцию ИЛИ

у1 = (х0 + х1 + . + хn-1)

у1 =

Резисторы R0 – Rn-1, включенные между базами транзисторов VT1 – VTn и выходом –Un, обеспечивает запертое состояние этих транзисторов при отсутствии входного сигнала. Это позволяет не беспокоиться о подключении неиспользуемых входов ИС выводом источника питания.

Особенностью схемотехнического построения элементов ЭСЛ является использования для подключения общей шины собственно такого переключателя и выходных эммиторных повторителей различных выводов ИС. Потребляемый ток, протекающий в этих цепях, имеет качественно различный характер. Как было отмечено ранее, в принципе работы токового ключа заложено потребление принципиально постоянного тока, так как его работа связана с перераспределением тока эммиторного резистор Rэ. Эммитерные же повторители потребляют импульсный ток. К тому же для улучшения частотных свойств сопротивления резисторов, подключаемых к выводам U1 и U2 ИС, выбираются весьма малыми (Rвнешн = 75 . 100 Ом). Поэтому совместное питание этих цепей из-за малой величены логического перепада может приводить к ложному срабатыванию соседних элементов, т.е. появлению сбоев при обработке информации (внутренних помех). Разделение цепей питания позволяет устранить этот недостаток.

Раздельное питание токовых ключей и выходных эммиторных повторителей позволяет дополнительно решать задачу снижения мощности, рассеиваемой в реальной аппаратуре. Так как выходное напряжение элемента лежит диапазоне –0,9 . – 1,7 В, то для питания внешних резисторов может быть использовано напряжение, не превышающее 2 В. Такое решение при малых сопротивлениях Rвнешн позволяет значительно уменьшить бесполезные потери мощности.

Рассмотренные функциональные возможности БЛЭ ЭСЛ простыми схемотехническими приемами могут быть существенно расширены. Для этого, как правило, используется два приема:

1. Совместное включение выходов нескольких элементов на общую нагрузку;

2. Многоярусное включение переключателей тока.

Первый прием использует свойство эммиторных повторителей поддерживать высокий уровень выходного напряжения, если хотя бы один из параллельно соединенных транзисторов включен.

Второй прием базируется на последовательном (многоярусном) включении токовых переключателей, что позволяет реализовать более сложные логические функции.

Схемотехника БЛЭКМОП-типа.

Увеличение быстродействия ИС МДП требует увеличения токов перезаряда емкостей нагрузки. Однако это, как было показано ра­нее, ограничивается ростом потребляемой мощности и увеличе­нием нестабильности выходных логических уровней. Преодолеть указанное противоречие можно либо технологическим путем, соз­давая транзисторы с меньшей входной емкостью, либо схемотехни­ческим путем, применяя схему ключа на транзисторах с каналами различного типа (комплементарные транзисторы). Эти ключи, с одной стороны, позволяют значи­тельно увеличить токи перезаряда емкости нагрузки, а с другой,— максимально уменьшить мощность, рассеиваемую в элементе. Напомним, что ключ на комплементарных транзисторах при правильном выборе параметров входящих в него элементов в статическом режиме работы практически не потреб­ляет мощность от источника питания.
