Студентам > Курсовые > Разработка анализатора спектра речи

Разработка анализатора спектра речи

Страница: 8/9

Очевидно, что в таком приборе лучше всего иметь автономное питание — это позволит исключить наводки передатчика на смеситель по цепям питания, а также наводки с частотой сети (они попадают в полосу пропускания селективных каскадов) от сетевого трансформатора.

Принципиальная схема прибора

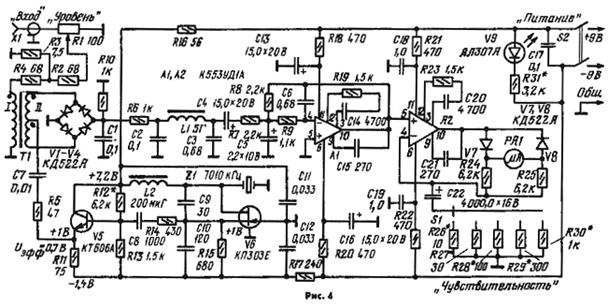

Один из возможных вариантов схемного решения селективного ВЧ милливольтметра на основе приемника прямого преобразования показан на рис. 4.

Прибор предназначен для анализа спектра SSB передатчиков в диапазоне 7 МГц. С входного разъема X1 сигнал передатчика поступает через регулируемый аттенюатор (резистор R1) и развязывающий аттенюатор (R2 - R4) на кольцевой смеситель (диоды V1 - V4). Нагрузка гетеродина — низкоомная (смеситель на диодах), поэтому между генератором (транзистор V6) и смесителем введен эмиттерный повторитель на транзисторе V5. Он работает при относительно большом токе эмиттера (около 30 мА), что обеспечивает малые искажения формы сигнала гетеродина.

Низкочастотный сигнал с выхода смесителя проходит через два фильтра нижних частот (LC-фильтр на элементах C2L1C3 и активный, 2-го порядка, на операционном усилителе А1). Коэффициент передачи активного фильтра в полосе прозрачности выбран равным единице. Оба фильтра имеют частоту среза около 100 Гц и вместе обеспечивают крутизну ската амплитудно-частотной характеристики прибора примерно 20 дБ на октаву. На выходе активного фильтра включен низкочастотный милливольтметр переменного тока на операционном усилителе А2. Милливольтметр имеет несколько пределов измерения, которые выбирают переключателем S1.

Суммарная амплитудно-частотная характеристика обоих фильтров и милливольтметра приведена на рис. 9.

При указанных на схеме номиналах элементов полоса пропускания по уровню — 3 дБ составляет примерно 80 Гц, а подавление сигналов, отстоящих от частоты среза ФНЧ на 800 Гц достигает 50 .60 дБ. Как уже отмечалось, из-за зеркального канала приема полоса пропускания со входа милливольтметра в два раза больше (около 160 Гц), а сквозная АЧХ имеет провал точно посередине, в области нулевых биений между сигналами передатчика и гетеродина приемника.

Максимальный завал АЧХ в области низших частот определяется емкостью конденсатора С22 и сопротивлением резистора R26. На других пределах этот завал будет меньше, чем показано на рис. 5.

Питание прибора двуполярное, напряжением ±9 В, осуществляется от четырех батарей 3336 Л. Светодиод V9 служит индикатором включения прибора. Ток, потребляемый милливольтметром от источников питания, составляет примерно 40 мА и определяется в основном эмиттерным повторителем в гетеродине.

Поддиапазоны измерений в низкочастотном милливольтметре отличаются друг от друга в 3,16 раза, т.е. на 10 дБ. Это дает возможность при измерениях пользоваться одной, отградуированной в децибелах шкалой микроамперметра .

Конструкция прибора

Большинство деталей селективного ВЧ милливольтметра собрано на печатной плате, которая показана на рисунке.

Плата рассчитана под установку следующих деталей:

резисторы — МЛТ-0,125;

конденсаторы (кроме электролитических) — КМ;

электролитические конденсаторы — К53-1;

дроссель L1 - Д1,3;

дроссель L2 - Д0,1;

кварцевый резонатор в корпусе Б1.

Трансформатор Т1 намотан проводом ПЭВ-2 0,3 (каждая обмотка — 13 витков) на кольцевом магнитопроводе типоразмера К7Х4Х2 из феррита с начальной и магнитной проницаемостью 400 .600. Намотку ведут одновременно тремя проводами: начало и конец одного из них — обмотка I, соединенные вместе начало и конец оставшейся пары — средняя точка обмотки II. Провода перед намоткой можно свить вместе, но можно подготовить их к намотке и другим способом. Болванку (из любого материала — металла или диэлектрика) подходящего диаметра (так чтобы длина окружности была не меньше требуемой длины провода обмоток с учетом выводов) обматывают лентой из тефлона. Поверх нее наматывают плотно виток к витку (всего не менее трех витков) провод требуемого диаметра и, закрепив его копии, несколько pas промазывают обмотку тонким слоем клея («Суперцемент», «Момент» и им подобные). Перед нанесением очередного слоя клея необходимо убедиться, что предыдущий слой уже высох (не прилипает к пальцам). Затем обмотку перерезают в одном месте по образующей болванки и снимают получившийся плоский жгут. Он отстает от болванки свободно, так как клей практически не держится на тефлоне. Отделив полоску из трех проводов, наматывают таким плоским жгутом трансформатор Т1.

Диоды V1-V4, V7 и V8 - любые современные кремниевые высокочастотные диоды (КД503 и т. п.). Операционные усилители могут быть также практически любые (кроме К1УТ401 и К1УТ402). Разумеется при замене ОУ придется соответствующим образом изменить цепи коррекции и конфигурацию проводников печатной платы прибора. Кварцевый резонатор — на любую частоту в пределах любительского диапазона 7 МГц. В качестве L2 можно использовать, например, корректирующие дроссели индуктивностью 150 . 320 мкГ от ламповых черно-белых телевизоров. При отсутствии стандартного дросселя индуктивностью 5 Г его можно намотать на Ш-образном магнитопроводе от низкочастотного трансформатора. Полевой транзистор V6 — любой из серий КП303 и КП302. Вместо транзистора КТ606 подойдут маломощные транзисторы КТ312 и им подобные в металлических корпусах. При такой замене к корпусу транзистора следует припаять легкоплавким припоем небольшую металлическую пластину — радиатор.

Микроамперметр РА1 может быть на ток полного отклонения 50 .200 мкА с сопротивлением рамки в пределах 500 . 1500 Ом. Указанные на схеме номиналы резисторов R26 — R30 являются исходными для прибора М24 на 100 мкА (сопротивление рамки 820 Ом). Печатную плату и остальные детали (батареи, конденсатор С22 и т. д.) размещают в металлическом корпусе размерами примерно 200 х 120 х 120 мм. Внешний вид прибора в корпусе и расположение органов управления на его передней панели показаны здесь.

Работа с анализатором спектра.

Для проверки передающей SSB аппаратуры и анализа спектра ее выходного сигнала собирают установку, функциональная схема которой показана на рис. 6 в тексте (ДТГ — двухтональный генератор, ПЕР — исследуемый передатчик, R — эквивалентантенны, ОСЦ — осциллограф, АС — анализатор спектра).

Уровень сигнала генератора устанавливают таким, чтобы получить максимальный неискаженный (по осциллографическому контролю) сигнал передатчика. Часть этого сигнала снимается с делителя на резисторах R' и R", образующего эквивалент нагрузки, и подается на анализатор спектра. Уровень ВЧ напряжения, необходимый для нормальной работы прибора,составляет 2 .20 В. Установив переключатель пределов измерения в положение «0 дБ», а ручку «Уровень» в среднее положение, изменением частоты ГПД передатчика добиваются максимального отклонения стрелки измерительного прибора (при необходимости регулируют ручкой «Уровень» поступающий на анализатор спектра сигнал). При перестройке ГПД должны наблюдаться два максимума, соответствующие выходному двухтональному сигналу. Максимумы эти «двойные», поскольку АЧХ анализатора, как уже отмечалось, имеет провал. Уровни этих двух составляющих могут несколько отличаться из-за неравномерности АЧХ микрофонного усилителя, (в них нередко умышленно ослабляют низшие частоты), а также АЧХ фильтра передатчика. В этом случае регулировкой уровня одного из НЧ сигналов генератора следует добиться того, чтобы амплитуды этих составляющих были по возможности близкими. Затем регулировкой чувствительности анализатора устанавливают стрелку измерительного прибора на деление «0 дБ».
