Рис. 5. Волоконно-оптический датчик проходящего типа.
Рис. 7. Волоконно-оптический датчик антенного типа.
Рис. 6. Волоконно-оптический датчик отражательного типа.
Краткая история исследований и разработок
В истории волоконно-оптических датчиков трудно зафиксировать какой-либо
начальный момент, в отличие от истории волоконно-оптических линий связи. Первые
публикации о проектах и экспериментах с измерительной техникой, в которой
использовалось бы оптическое волокно, начали появляться с 1973 г., а во второй
половине 1970-х годов их число значительно увеличилось. В 1978 году Нэмото
Тосио предложил общую классификацию волоконно-оптических датчиков (рис. 4.),
которая мало отличается от современной. С наступлением 1980-х годов история
развития волоконно-оптических датчиков обрастает значительными подробностями.
Заключение

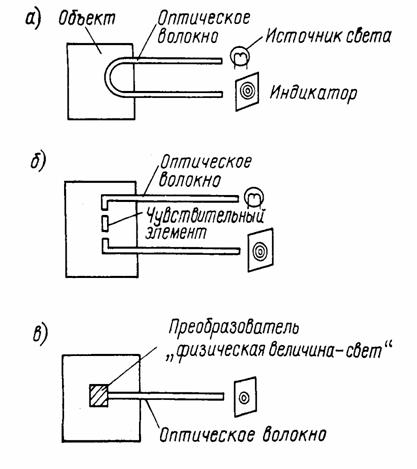

Рис.4. Классификация основных структур
волоконно-оптических датчиков:
а) с изменением характеристик волокна
(в том числе специальных волокон)
б) с изменением параметров передаваемого
света
в) с чувствительным элементом на торце
волокна
Основными элементами волоконно-оптического датчика, как можно
заметить из табл. 1, являются оптическое волокно, светоизлучающие (источник
света) и светоприемные устройства, оптический чувствительный элемент. Кроме
того, специальные линии необходимы для связи между этими элементами или для
формирования измерительной системы с датчиком. Далее, для практического
внедрения волоконно-оптических датчиков необходимы элементы системной техники,
которые в совокупности с вышеуказанными элементами и линией связи образуют
измерительную систему.
Список литературы
Окоси Т. и др. Волоконно-оптические датчики.
