Студентам > Курсовые > Тиристоры. Регуляторы мощности и управляемые выпрямители на тиристорах

Тиристоры. Регуляторы мощности и управляемые выпрямители на тиристорах

Страница: 4/5

Таким образом, при тиристорный выпрямитель потребляет от сети не только активный, но и реактивный ток. Это является недостатком такого выпрямителя.

Полный перепад пульсаций на выходном конденсаторе С найдем так же, как и при исследовании неуправляемого выпрямителя. В результате получим выражение:

(2.1.12)

Здесь коэффициент D(a) является функцией угла a.

Подводя итог, отметим следующие особенности схемы тиристорного регулируемого выпрямителя:

1)снижение выходного напряжения в тиристорном выпрямителе достигается благодаря уменьшению отбора мощности от сети переменного тока; оно не связано с гашением значительной ее части в выпрямителе;

2)при регулировке выпрямитель потребляет не только активную, но и реактивную мощностью сети переменного тока;

3)при изменении угла регулирования a от 0 до 0,5p выходное напряжение меняется от максимума до 0;

4)пульсация выпрямленного напряжения заметно возрастает с ростом угла регулирования;

(2.1.13)

5)режим непрерывного тока в дросселе нарушается, если не соблюдается отношение.

Глава 3. Практические разработки регуляторов мощности на тиристорах

3.1. Регулятор напряжения на тиристоре КУ201К

Устройство, схема которого приведена на рисунке, можно использовать для регулировки напряжения на нагрузке активного и индуктивного характера, питаемой от сети переменного тока напряжением 127 и 220 В. Напряжение на нагрузке можно менять от нуля до номинального напряжения сети.

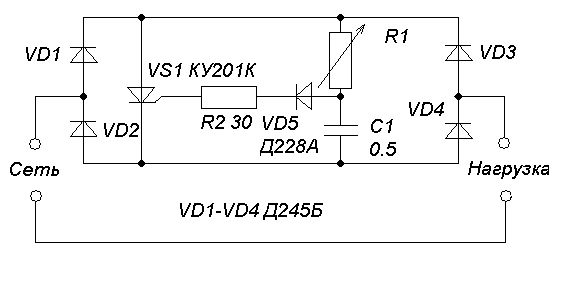

Рис. 3.1.1. Принципиальная схема регулятора напряжения.

Тиристор VS1, включенный в диагональ моста, составленного из диодов VD1—VD4 играет роль управляемого ключа, который открывается при разряде конденсатора С1 через ограничительный резистор R2 и управляющий переход тиристора при включении переключающего диода VD 6. Напряжение, при котором тиристор включается, можно регулировать потенциометром R1. Вместо переключающего диода VD6 можно использовать стабилитрон, но в этом случае уменьшается диапазон регулировки напряжения на нагрузке.

3.2. Мощный управляемый выпрямитель на тиристорах

На первых двух рисунках изображены варианты выпрямителей на тиристорах, которые обеспечивают максимальный ток в нагрузке до 6 А с пределом регулировки напряжения от 0 до 15 в (рис. 3.2.1) и от 0,5 до 15 в (рис. 3.2.2).

В течение одного полупериода к аноду тиристора приложено положительное относительно катода напряжение.

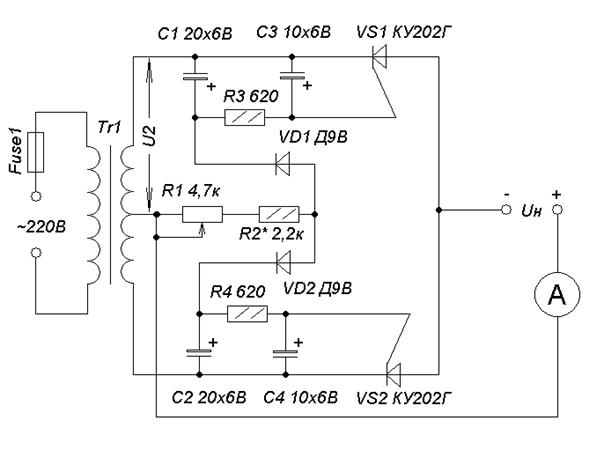

Рис. 3.2.1. Принципиальная схема выпрямителя №1.

Пока на управляющий электрод не подан положительный сигнал определенной амплитуды со схемы запуска, тиристор не пропускает ток в прямом направлении. Через некоторый произвольный угол задержки α между напряжениями на управляющем электроде и катоде прикладывается положительный запускающий сигнал, вызывающий протекание тока через тиристор и соответственно через нагрузку. При перемене полярности напряжения на аноде тиристора последний закрывается независимо от величины управляющего напряжения, при этом аналогично рассмотренному ранее начинает работать другое плечо схемы. Регулируя угол задержки включения а по отношению к приложенному напряжению, можно изменять соотношение фаз начала протекания тока и приложенного напряжения и регулировать величину среднего значения выпрямленного тока (напряжения) нагрузки от максимума (α = 0) до нуля (α = π). Угол задержки включения тиристоров Д1 и Д4 изменяется потенциометром R1. Диоды Д3 защищают цени управления (запуска) от отрицательного напряжения в то время, когда напряжение на анодах тиристоров отрицательное. Для получения широких пределов регулировки α (0 — π) применены RC - цепи.

В выпрямителе (рис.3.2.2) тиристор и схема запуска работают как в положительный, так и в отрицательный полупериоды, время разряда конденсаторов сокращается, что приводит к уменьшению диапазона изменения угла а и, соответственно, к уменьшению пределов регулирования напряжения на нагрузке. Для устранения этого явления включен диод Д3.

Рис. 3.2.2. Принципиальная схема выпрямителя№2.

Тиристоры для выпрямителя (рис. 3.2.1) желательно выбирать с близким значением сопротивления участка управляющий электрод — катод. Если не удается подобрать одинаковые тиристоры, то схему можно симметрировать с помощью дополнительного сопротивления. Для этого включают эквивалент нагрузки и изменением величины сопротивления потенциометра R1 устанавливают максимальный ток. Поочередно отключая цепи управления тиристоров, измеряют ток каждого плеча выпрямителя. Переменное сопротивление величиной 10 кОм. подключается параллельно управляющему электроду к катоду того тиристора, через который течет больший ток. Изменяя величину этого сопротивления, добиваются одинаковых показаний тока.

Учитывая разброс параметров тиристоров, необходимо скорректировать сопротивления резисторов R1 и R2. Вначале R1 берется несколько больше рассчитанного, а R2 определяется как остаточное сопротивление потенциометра R1 при условии, что его изменение не приводит к увеличению тока нагрузки. Максимальная величина R1 ограничивается сопротивлением, при котором ток нагрузки равен нулю. Конструктивно тиристоры необходимо размещать на радиаторах с площадью 50 кв.см (рис. 3.2.1), 250 кв.см - (рис. 3.2.2). Во всех вариантах использован трансформатор, собранный на обычном сердечнике УШ35х55. Для намотки взят провод марки ПЭВ. Первичная обмотка содержит 550 витков, диаметр провода 0,55 мм. Данные вторичных обмоток: для варианта на рис.3.2.1 - число витков 2х60 проводом ПЭЛ диаметром 1,35 мм.; для варианта на рис.3.2.2 - число витков 2х64 проводом ПЭЛ диаметром 1,35 мм.

Заключение

Применение тиристоров в таких устройствах, как регуляторы мощности и управляемые выпрямители, позволяет получать большие токи в нагрузке при незначительной мощности, затрачиваемой в цепи управления тиристора. А также делают эти устройства более надежными, компактными и экономичными в использовании. Снижается и себестоимость регулятора мощности, в результате отсутствия трансформатора с медной обмоткой.
