Мультивибраторы

Страница: 1/2

Для получения колебаний, характеризующихся участками со скачкообразными изменениями напряжений и токов (так называемых “разрывных колебаний”), применяются релаксационные генераторы или релаксаторы. Релаксаторы, как и триггеры, относятся к классу спусковых устройств и основаны на применении усилителей с кольцом положительной обратной связи или приборов с отрицательным сопротивлением. В отличие от триггеров, имеющих два устойчивых состояния, генераторы релаксационного типа имеют максимум одно устойчивое состояние.

Мультивибратор - генератор прямоугольных импульсов релаксационного типа с резистивно - емкостными положитель-ными обратными связями, использующий замкнутый в кольцо положительной обратной связи двухкакасдный усилитель.

Мультивибратор может работать в одном из трех режимов: автоколебательном, характеризующимся отсутствием устойчивых состояний; существуют два чередующихся во времени состояния квазиравновесия;

ждущем, при котором существует одно устойчивое состояние и одно состояние квазиравновесия. Переход от устойчивого состояния в состояние квазиравновесия происходит под воздействием внешних запускающих импульсов, а момент возвращения в устойчивое состояние определяется параметрами времязадающей цепи (временем релаксации). Таким образом, на один импульс внешнего воздействия ждущий мультивибратор вырабатывает один импульс заданной длительности;

синхронизации. В этом режиме на мультивибратор воздействует внешнее синхронизирующее напряжение. При этом режиме существуют два чередующихся состояния квазиравновесия, но период колебаний равен или кратен периоду синхронизирующего воздействия.

Мультивибраторы применяются в качестве задающих генераторов, расширителей импульсов, делителей частоты.

Если в триггерных устройствах начальное развитие регенеративного процесса, обеспечивающего формирование крутых перепадов, напряжения, вызывается внешними импульсами управления, то в мультивибраторах этот процесс развивается автоматически благодаря наличию времязадающих (хронирующих) элементов, которыми обычно являются RC-цепочки. Разумеется, что в том и другом случаях генераторное устройство представляет собой усилительное звено того или иного типа, охваченное положительной обратной связью. Таким образом, мультивибратор представляет собой релаксационный автогенератор напряжения прямоугольной формы. Термин «автогенератор» означает, что он генерирует незатухающие колебания без какого-либо запуска извне и не имеет устойчивых состояний равновесия. Релаксационный характер колебаний выходного напряжения указывает на то, что условия самовозбуждения выполняются в широком диапазоне частот.

1. ОБЩАЯ ХАРАКТЕРИСТИКА МУЛЬТИВИБРАТОРОВ

При проектировании мультивибраторов в качестве элементной базы используют биполярные, полевые и однопереходные транзисторы, а также аналоговые и цифровые интегральные микросхемы. Последними чаще всего являются операционные усилители и логические элементы. Полупроводниковые приборы в мультивибраторах работают в ключевом режиме.

При работе мультивибратора в режиме автоколебаний вырабатываются периодически повторяющиеся импульсы прямоугольной формы. Частота генерируемых импульсов определяется параметрами времязадающей цепи, свойствами схемы и режимом ее питания. На частоту автоколебаний оказывает также влияние подключаемая на­грузка. Обычно мультивибратор применяется в качестве генератора импульсов относительно большой длительности, которые затем используются для формирования импульсов необходимой длительности и амплитуды.

Таким образом, мультивибраторы, работающие в автоколебательном режиме, применяются чаще всего в качестве задающих генераторов. Поэтому к ним предъявляются требования высокой стабильности частоты, которая, однако, может быть достигнута только применением специальных мер по стабилизации частоты периодической последовательности импульсов. Обычно относительная нестабильность частоты при воздействии различных дестабилизирующих факторов составляет несколько процентов.

Мультивибраторы могут также работать в ждущем режиме и режиме синхронизации.

В ждущем режиме мультивибратор имеет одно состояние устойчивого равновесия. При воздействии запускающего импульса мульти­вибратор вырабатывает один прямоугольный импульс, после чего возвращается в состояние устойчивого равновесия. Требования, предъявляемые к ждущим мультивибраторам, аналогичны требованиям к триггерам.

В режиме синхронизации на мультивибратор воздействует внешнее периодическое напряжение часто синусоидальной формы. При этом частота периодической последовательности прямоугольных импульсов, генерируемых мультивибратором, равна или в целое число раз меньше частоты синхронизирующего напряжения. При снятии синхронизирующего напряжения мультивибратор продолжает работать в автоколебательном режиме.

В настоящей главе рассматриваются автоколебательные мультивибраторы.

17.2. МУЛЬТИВИБРАТОРЫ НА БИПОЛЯРНЫХ ТРАНЗИСТОРАХ

Мультивибраторы на биполярных транзисторах наиболее часто выполняют по симметричной схеме с коллекторно-базовыми связями (рис. 17.1,а). Как и для триггера, симметричность означает идентичность симметрично расположенных элементов, т. е. RK1=RK2, RБ1=RБ2, СБ1=СБ2, параметры транзисторов одинаковы. Как видно из рисунка, мультивибратор состоит из двух усилительных каскадов с ОЭ, выходное напряжение каждого из которых подается на вход другого. В схеме мультивибратора использованы транзисторы р-п-р-типа.

При подсоединении схемы к источнику питания Ек оба транзистора пропускают коллекторные точки (их рабочие точки находятся в активной области 3, см. рис. 3.10, а), поскольку на базы через резисторы RБ1 и RБ2 подается отрицательное смещение. Однако такое состояние схемы неустойчивое. Из-за наличия в схеме положительной обратной связи выполняется условие βКу>1 и двухкаскадный усилитель самовозбуждается. Начинается процесс регенерации — быстрое увеличение тока одного транзистора и уменьшение тока другого транзистора.

Пусть в результате любого случайного изменения напряжений на базах или коллекторах несколько увеличится ток IK1 транзистора VT1. При этом увеличится падение напряжения на резисторе RK1 и коллектор транзистора VT1 получит приращение положительного потенциала. Поскольку напряжение на конденсаторе СБ1 не может мгновенно измениться, это приращение прикладывается к базе транзистора VT2,

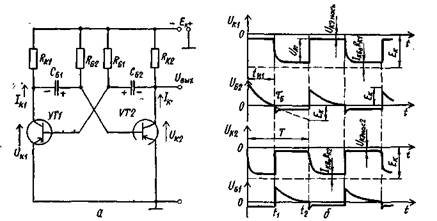

Рис. 17.1. Симметричный мультивибратор на биполярных транзисторах:

a — схема; , — временные диаграммы

подзапирая его. Коллекторный ток IK2 при этом уменьшается, напряжение на коллекторе транзистора VT2 становится более отрицательным и, передаваясь через конденсатор СБ2 на базу транзистора VT1, еще больше открывает его, увеличивая ток IK1. Этот процесс протекает лавинообразно и заканчивается тем, что транзистор VT1 входит в режим насыщения, а транзистор VT2 — в режим отсечки. Схема переходит в одно из своих временно устойчивых состояний равновесия (квазиустойчивое состояние). При этом открытое состояние транзистора VT1 обеспечивается смещением от источника питания Ек через резистор RБ1, а запертое состояние транзистора VT2 — положительным напряжением на конденсаторе СБ1 ( = UБ2 > 0), который через открытый транзистор VT1 включен в промежуток база — эмиттер транзистора VT2.
