Виды магнитных дисковых накопителей

Содержание.

Введение.

Выпускаемые накопители информации представляют собой гамму запоминающих устройств с различным принципом действия физическими и технически эксплуатационными характеристиками. Основным свойством и назначением накопителей информации является ее хранение и воспроизведение. Запоминающие устройства принято делить на виды и категории в связи с их принципами функционирования, эксплуатационно-техническими, физическими, программными и др. характеристиками. Так, например, по принципам функционирования различают следующие виды устройств: электронные, магнитные, оптические и смешанные – магнитооптические. Каждый тип устройств организован на основе соответствующей технологии хранения воспроизведения/записи цифровой информации. Поэтому, в связи с видом и техническим исполнением носителя информации различают: электронные, дисковые и ленточные устройства. Обратим особое внимание на дисковые магнитные накопители – накопители на жестких магнитных дисках.

1. Виды накопителей на магнитных дисках

Магнитные диски используются как запоминающие устройства,позволяющие хранить информацию долговременно, при отключенном питании. Для работы с Магнитными Дисками используется устройство, называемое накопителем на магнитных дисках (НМД).

Основные виды накопителей:

·         накопители на гибких магнитных дисках (НГМД);

·         накопители на жестких магнитных дисках (НЖМД);

·         накопители на магнитной ленте (НМЛ);

·         накопители CD-ROM, CD-RW, DVD.

Им соответствуют основные виды носителей:

·         гибкие магнитные диски (Floppy Disk) (диаметром 3,5’’ и ёмкостью 1,44 Мб; диаметром 5,25’’ и ёмкостью 1,2 Мб (в настоящее время устарели и практически не используются, выпуск накопителей, предназначенных для дисков диаметром 5,25’’, тоже прекращён)), диски для сменных носителей;

·         жёсткие магнитные диски (Hard Disk);

·         кассеты для стримеров и других НМЛ;

·         диски CD-ROM, CD-R, CD-RW, DVD.

Запоминающие устройства принято делить на виды и категории в связи с их принципами функционирования, эксплуатационно-техническими, физическими, программными и др. характеристиками. Так, например, по принципам функционирования различают следующие виды устройств: электронные, магнитные, оптические и смешанные – магнитооптические. Каждый тип устройств организован на основе соответствующей технологии хранения/воспроизведения/записи цифровой информации. Поэтому, в связи с видом и техническим исполнением носителя информации, различают: электронные, дисковые и ленточные устройства.

Основные характеристики накопителей и носителей:

·         информационная ёмкость;

·         скорость обмена информацией;

·         надёжность хранения информации;

·         стоимость.

Остановимся подробнее на рассмотрении вышеперечисленных накопителей и носителей.

Принцип работы магнитных запоминающих устройств основан на способах хранения информации с использованием магнитных свойств материалов. Как правило, магнитные запоминающие устройства состоят из собственно устройств чтения/записи информации и магнитного носителя, на который, непосредственно осуществляется запись и с которого считывается информация. Магнитные запоминающие устройства принято делить на виды в связи с исполнением, физико-техническими характеристиками носителя информации и т.д. Наиболее часто различают: дисковые и ленточные устройства. Общая технология магнитных запоминающих устройств состоит в намагничивании переменным магнитным полем участков носителя и считывания информации, закодированной как области переменной намагниченности. Дисковые носители, как правило, намагничиваются вдоль концентрических полей – дорожек, расположенных по всей плоскости дискоидального вращающегося носителя. Запись производится в цифровом коде. Намагничивание достигается за счет создания переменного магнитного поля при помощи головок чтения/записи. Головки представляют собой два или более магнитных управляемых контура с сердечниками, на обмотки которых подается переменное напряжение. Изменение величины напряжения вызывает изменение направления линий магнитной индукции магнитного поля и, при намагничивании носителя, означает смену значения бита информации с 1 на 0 или с 0 на 1.

Обычно НМД состоит из следующих частей :

• контроллер дисковода,

• собственно дисковод,

• интерфейсные кабеля,

• магнитный диск

Магнитный диск представляет собой основу с магнитным покрытием, которая вращается внутри дисковода вокруг оси.

Магнитное покрытие используется в качестве запоминающего устройства.

Магнитные Диски бывают : жесткие(Винчестер) и гибкие(Флоппи). Накопитель на жестких магнитных дисках - НЖМД(HDD). Накопитель на гибких магнитных дисках - НГМД(FDD).

Кроме НЖМД и НГМД довольно часто используют сменные носители. Довольно популярным накопителем является Zip. Он выпускается в виде встроенных или автономных блоков, подключаемых к параллельному порту. Эти накопители могут хранить 100 и 250 Мб данных на картриджах, напоминающих дискету формата 3,5’’, обеспечивают время доступа, равное 29 мс, и скорость передачи данных до 1 Мб/с. Если устройство подключается к системе через параллельный порт, то скорость передачи данных ограничена скорость параллельного порта.

К типу накопителей на сменных жёстких дисках относится накопитель Jaz. Ёмкость используемого картриджа — 1 или 2 Гб. Недостаток — высокая стоимость картриджа. Основное применение — резервное копирование данных.

В накопителях на магнитных лентах (чаще всего в качестве таких устройств выступают стримеры) запись производится на мини-кассеты. Ёмкость таких кассет — от 40 Мб до 13 Гб, скорость передачи данных — от 2 до 9 Мб в минуту, длина ленты — от 63,5 до 230 м, количество дорожек — от 20 до 144.

2. Накопители на гибких магнитных дисках.

Накопители на гибких дисках (дискетах, флоппи-дисках) позволяют переносить документы с одного компьютера на другой, хранить информацию. Основным недостатком накопителя служит его малая емкость (всего 1,44 Мб) и ненадежность хранения информации. Однако именно этот способ для многих российских пользователей является единственной возможностью перенести информацию на другой компьютер.  На компьютерах последних лет выпуска устанавливаются дисководы для дискет размером 3,5 дюйма (89мм). Раньше использовались накопители размером 5,25 дюймов. Они, не смотря на свои размеры, обладают меньшей емкостью и менее надежны и долговечны. Оба типа дискет обладают защитой от записи (перемычка на защитном корпусе дискеты). В последнее время стали появляться альтернативные устройства: внешние дисководы, с дисками емкостью до 1,5 Гб и намного большей скоростью чтения, нежели дисковод флоппи-дисков, однако они ещё мало распространены и весьма недёшевы.

Накопитель на съемном гибком магнитном диске (флоппи). Флоппи-диск имеет пластиковую основу и находится в специальном пластиковом кожухе. Флоппи-диск вставляется в FDD вместе с кожухом. Флоппи-диск (в FDD) вращается внутри кожуха со скоростью 300 об/мин.  На данный момент в IBM PC используются 2 типа FDD : 5.25" и 3.5". Дискета 5.25" заключена в гибкий пластиковый кожух. Дискета 3.5" заключена в жесткий пластиковый кожух. HDD являются более скоростными устройствами, чем FDD.

            Дискета или гибкий диск - компактное низкоскоростное малой ёмкости средство хранение и переноса информации. Различают дискеты двух размеров: 3.5”,  5.25”, 8” (последние два типа практически вышли из употребления).

                        3.5” дискета                                                  5.25” дискета

Конструктивно дискета представляет собой гибкий диск с магнитным покрытием, заключенный в футляр. Дискета имеет отверстие под шпиль привода, отверстие в футляре для доступа головок записи-чтения (в 3.5” закрыто железной шторкой), вырез или отверстие защиты от записи. Кроме того 5.25” дискета имеет индексное отверстие, а 3.5” дискета высокой плотности - отверстие указанной плотности (высокая/низкая). 5.25” дискета защищена от записи, если соответствующий вырез закрыт. 3.5” дискета наоборот -  если отверстие защиты открыто. В настоящее время практически только используются 3.5” дискеты высокой плотности.

Для дискет используются следующие обозначения:

- SS single side - односторонний диск (одна рабочая поверхность).

- DS double side - двусторонний диск.

- SD single density - одинарная плотность.

- DD double density - двойная плотность.

- HD high density - высокая плотность.

Накопитель на гибких дисках принципиально похож на накопитель на жестких дисках. Скорость вращения гибкого диска примерно в 10 раз медленнее, а головки касаются поверхности диска. В основном структура информации на дискете, как физическая так и логическая, такая же как на жестком диске. С точки зрения логической структуры на дискете отсутствует таблица разбиения диска.

Работу контроллера НГМД удобно рассмотреть отдельно в режимах записи и считывания байта данных.

Режим записи включается низким уровнем линии РС0(вывод 14 DD1). При этом НГМД переводится в режим "Запись" (активен сигнал WRDATA). Записываемый байт заносится в порт А и его восьмиразрядный код поступает на вход многофункционального регистра DD2. Управление режимом работы этого регистра осуществляется битовым счетчиком DD9 и дешифратором DD10. После записи предыдущего байта, счетчик находится в состоянии сброса, и на всех его выходах присутствуют сигналы логического нуля. При таком состоянии входных сигналов дешифратор DD10 на выводе 7 формирует сигнал логического нуля, который совместно с низким уровнем на выводе 2 элемента DD17.1 разрешает запись параллельного кода в регистр DD2. При любом другом состоянии счетчика регистр переводится в режим сдвига.

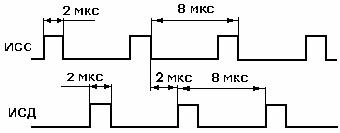

Низким уровнем РС0 на элементе DD13. 4 блокируется канал считывания информации с НГМД RDDATA. Логический нуль, поступающий на входы S триггера DD11.1 после инвертирования элементом DD14.1 сигнала блокировки, устанавливает логическую единицу на выводе 5 триггера DD11.1. Через инвертор DD14.3 на входы сброса счетчиков DD7 и DD8 поступает сигнал низкого уровня, что обеспечивает их непрерывную работу. Сигналы, снимаемые с 8 и 9 вывода счетчика DD8, на элементах DD14.4,DD15.1, DD15.2 формируют соответственно последовательности ИСС и ИСД. Импульс ИСД после инвертирования элементом DD14.6 поступает на тактовый вход регистра DD2. При поступлении тактового импульса происходит сдвиг вправо параллельного кода, записанного в регистр, и на выводе 20 появляется очередной бит этого кода. Сигналы записи формируются элементами DD13.1,DD13.2 и DD13.3. В момент действия высокого уровня ИСД на выводе 2 DD13.1 присутствует записываемый бит. Через элементы DD13.1 и DD13.2 бит поступает на вход буферного усилителя DD6, а затем и на линию сигнала записи НГМД ( WRDATA). Согласно временной диаграмме, приведенной на рис. 8, сигнал ИСС находится в это время в состоянии логического нуля. Поэтому прохождение сигналов через элемент DD133 запрещено. После того, как сигнал ИСД перейдет в состояние логического нуля, прохождение информационного бита на запись через элемент DD13.1 станет невозможно. При активном уровне ИСС через открытые элементы DD13.3, DD13.2 и буфер DD6 на линию WR DATA поступит логическая единица, сформированная на выводе 12 дешифратора DD10. Таким образом, в момент действия ИСД на линию записи НГМД будут поступать информационные биты, а в момент действия ИСС - единичные синхробиты. Подсчет количества записанных бит ведет счетчик DD9. После прохождения восьмого импульса ИСД его выводы перейдут в нулевое состояние, что вызовет установку триггера готовности: на выводе 9 DD12.2 появится логическая единица. Состояние триггера готовности программно опрашивается ДОС по линии РВ7. При обнаружении единицы в этом разряде ПЭВМ запишет новый байт в порт А DD1 (адрес F000H), при этом на элементах DD15.4, DD16.4, DD16.1, DD16.2 сформируется сигнал сброса триггера готовности. Таким образом, происходит записывание и считывание информации на НГМД.

3. Накопители на жестком магнитном диске (HDD)

Накопители на жёстком диске (винчестеры) предназначены для постоянного хранения информации, используемой при работе с компьютером: программ операционной системы, часто используемых пакетов программ, редакторов документов, трансляторов с языков программирования и т.д. Наличие жёсткого диска значительно повышает удобство работы с компьютером. Для пользователя накопители не жёстком диске отличаются друг от друга, прежде всего, своей ёмкостью, т.е. тем, сколько информации помещается на диске. Сейчас компьютеры в основном оснащаются винчестерами от 520 Мбайт и более. Компьютеры, работающие, как файл серверы, могут оснащаться винчестером 4 - 8 Мбайт и не одним.

Накопитель на несъемном магнитном диске, созданный на основе спец. технологии (винчестерская технология - отсюда название). Магнитный диск Винчестера (на металлической основе) имеет большую плотность записи и большое число дорожек. Винчестер может иметь несколько Магнитных Дисков. НЖМД типа Винчестер созданы в 1973 г. Все магнитные диски Винчестера (объединенные в пакет дисков) - герметически упакованы в общий кожух. Магнитные диски НЕ могут изыматься из HDD и заменяться на аналогичные !!!

Магнитные головки объединены в единый блок (блок магнитных головок). Этот блок по отношению к дискам перемещается радиально. Во время работы PC Пакет Дисков все время вращается с постоянной скоростью (3600 об/мин). При считывании/записи информации блок магнитных головок перемещается (позиционируется) в заданную область, где производиться посекторное считывание/запись информации. В силу инерционности процесса обработки информации и большой скорости вращения пакета дисков возможна ситуация, когда блок магнитных головок не успеет считать очередной сектор. Для решения этой проблемы используется метод чередования секторов (секторы нумеруются не по порядку, а с пропусками). Например, вместо того, чтобы нумеровать секторы по порядку : 1 2 3 4 5 6 7 ... , их нумеруют так : 1 7 13 2 8 14 3 9 ... В последнее время появились более скоростные SCSI-контроллеры, которые обеспечивают достаточную скорость обработки информации, и необходимость в чередовании секторов - отпадает.
