Фоторезисторы

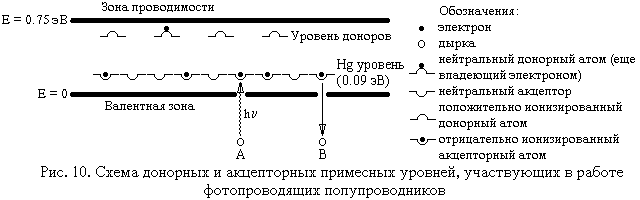

Падающий фотон поглощается и переводит электрон из валентной зоны на уровень атома-акцептора, как это показано на рис. 10 приложения (процесс А). Возникающая при этом дырка движется под действием электрического поля, что приводит к появлению электрического тока. Как только электрон с акцепторного уровня возвращается обратно в валентную зону, уничтожая тем самым дырку (процесс B), ток исчезает. Этот процесс называется электронно-дырочной рекомбинацией или захватом дырки атомом акцептора.

Выбирая примеси с меньшей энергией ионизации, можно обнаружить фотоны с более низкой энергией. Существующие полупроводниковые фотодетекторы обычно работают на длинах волн вплоть до l ­­» 32 мкм.

Из сказанного следует, что главным преимуществом полупроводниковых фотодетекторов по сравнению с фотоумножителями является их способность регистрировать длинноволновое излучение, поскольку создание подвижных носителей в них не связано с преодолением значительного поверхностного потенциального барьера. Недостатком же их является небольшое усиление по току. Кроме того, для того чтобы фотовозбуждение носителей не маскировалось тепловым возбуждением, полупроводниковые фотодетекторы приходится охлаждать.

Заключение

В этой курсовой работе мы рассмотрели устройство, принцип действия и основные свойства полупроводниковых фоторезисторов, а также принцип действия построенных на их основе фотодетекторов.

Список литературы

1. Гершунский Б. С. Основы электроники и микроэлектроники. – К.: Вища школа. 1989. – 423 с.

2. Практикум по полупроводникам и полупроводниковым приборам; под ред. К. В. Шалимовой. – М.: Высшая школа. 1968. – 464 с.

3. Федотов Я. А. Основы физики полупроводниковых приборов. – М.: Советское радио. 1970. – 591 с.

4. Yariv A. Introduction To Optical Electronics. – М.: Высшая школа. 1983. – 400 с.

5. Kittel C. Introduction To Solid State Physics, 3d Ed. – New York: Wiley, 1967. – p. 38.

6. Kittel C. Elementary Solid State Physics. – New York – London: Wiley, 1962.

Приложение

1	2
